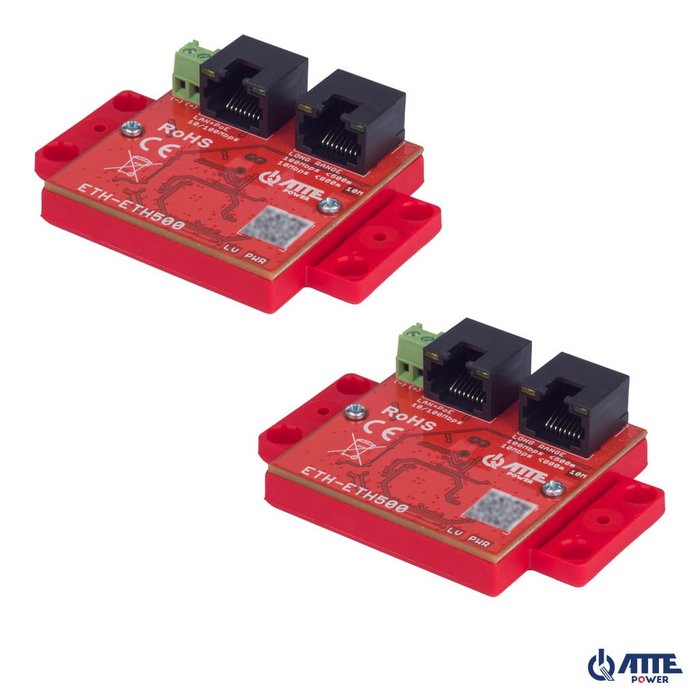

ETH-ETH500-SET

je sada dvoch extenderov na rozšírenie dosahu LAN s podporou PoE. Nainštalovaný medzi akýkoľvek PoE switch a IP kameru napájanú cez PoE, dokáže rozšíriť dosah siete až na 800 m pomocou bežného UTP kábla.

Popis

Súprava extenderov by sa mala použiť, keď vzdialenosť od switcha k PoE prijímaču presiahne 100 m. Zariadenia umožňujú inštaláciu kamier alebo iných IP PoE zariadení na vzdialených miestach, kde je inštalácia dodatočnej kabeláže nemožná alebo neekonomická. Poskytuje ekonomickú alternatívu ku kabeláži založenej na optických vláknach a samostatnej napájacej linke. Dobre poslúži pri inštaláciách na rozsiahlych územiach, ako aj na miestach, kde je monitorovací systém dočasný a dôležité sú náklady na prípravu kabeláže.

Príklady použitia

• modernizácia existujúcich analógových CCTV inštalácií na systémy založené na Ethernete
• monitorovanie stavenísk, kde je pri obmedzenom rozpočte potrebné vykonať inštaláciu na rozsiahlej ploche
• Nízke náklady na kabeláž pri zachovaní bezpečnosti používania v oblastiach často vystavených poškodeniu
• výstavba CCTV inštalácií pre fotovoltaické farmy, ihriská a rekreačné oblasti, mestské parky atď.

Prevádzka

Modul ETH-ETH500 je možné napájať z akéhokoľvek PoE switcha (port RJ45). Potom pomocou UTP kábla prepojte moduly ETH-ETH500 navzájom cez porty LONG RANGE. Maximálna dĺžka kábla na ceste LONG RANGE je 800 m. Prepojenie medzi modulmi ETH-ETH500 zabezpečuje obojsmernú sieťovú komunikáciu a napájanie cez PoE. Kamera alebo iný PoE prijímač by mal byť pripojený k portu RJ45 modulu ETH-ETH500 na konci linky. Po správnej identifikácii PoE prijímača napájacím switchom budú všetky zariadenia napájané a na linke bude nadviazané spojenie.

Po napájaní zariadení a správnom pripojení káblov nadviažu komunikáciu rýchlosťou 100 Mbps. Ak nie je možné nadviazať stabilné spojenie, prenosová rýchlosť sa zníži na 10 Mbps. To bude signalizované rozsvietením LED diódy.

Indikátory LED

• PWR - zariadenie je napájané
• LED 10M - dostupný priepustnosť 10 Mbps
• LED LV - Low voltage (nízke napätie), nízke napätie (<44V) na zariadení

LED dióda LV sa uzamkne a signalizuje, že napätie na prijímači ETH-ETH500 kleslo pod 44 V DC. Môže byť resetovaná vypnutím jednotky a opätovným zapnutím napájania. Jej rozsvietenie signalizuje potrebu overiť správnosť napájania súpravy. Pokles napätia pod 44 V DC môže spôsobiť nestabilnú prevádzku alebo zabrániť spusteniu PoE prijímačov pripojených k ETH-ETH500 po reštarte.

Alternatívne napájanie

Moduly ETH-ETH500 majú možnosť napájania z externých napájacích zdrojov cez dodatočné skrutkové konektory. V tomto režime nie je možné napájať PoE prijímač. Na správnu funkciu je potrebné napájanie oboch zariadení na oboch stranách cesty LONG RANGE.

Kľúčové vlastnosti a funkcie

• možnosť napájania z PoE switcha v štandarde 802.3af, 802.3at, alebo PoE Passive (port PoE IN)
• napájanie PoE prijímača až na 800 m (10 Mbps)
• 100 Mbps dostupné až do maximálne 500 m
• jasná indikácia prevádzkového stavu a priepustnosti
• jednoduché a rýchle spustenie bez konfigurácie parametrov
• malé rozmery zariadenia umožňujúce inštaláciu v malých priestoroch, napr. v základni kamery
• široký rozsah prevádzkových teplôt

Zhrnutie dostupného napájania a priepustnosti v závislosti od dĺžky cesty Long Range

• Dosah: 250 m, Maximálne napájanie: 50 W, Maximálna priepustnosť: 100 Mbps
• Dosah: 500 m, Maximálne napájanie: 25 W, Maximálna priepustnosť: 100 Mbps
• Dosah: 800 m, Maximálne napájanie: 15 W, Maximálna priepustnosť: 10 Mbps

Poznámky

uvedené vzdialenosti sú založené na zdroji napájania PSE PoE 55V 60-90W napájajúcom 4-pólový režim, faktory ako kvalita kábla, počet konektorov v káblovom rozvode, poškodenie izolácie a environmentálne podmienky na mieste inštalácie môžu ovplyvniť skutočnú prenosovú vzdialenosť a mali by sa zohľadniť pri návrhu.

Zariadenie má úroveň ochrany IP20, na zaistenie ochrany pred poveternostnými vplyvmi a kondenzáciou je potrebný vhodný kryt (minimálne IP44).

Montáž

Ak sa zariadenie bude používať v malom priestore, je možné odrezať a odštiepiť montážne držiaky základne na zmenšenie rozmerov modulu. ETH-ETH500 je vybavený univerzálnym montážnym stojanom, ktorý umožňuje montáž viacerými spôsobmi:

• s montážnymi kolíkmi na mriežke 10,8 mm, ktorá je vo všetkých krytoch ABOX
• s použitím montážnych kolíkov pre adaptéry RACK 19" a RACK 10"
• priskrutkovaním cez dodatočné otvory na akýkoľvek rovný povrch
• s použitím dodatočného adaptéra ADD-TH35 môžete modul namontovať na lištu TH35 (DIN)

Poznámky k inštalácii

• Súprava obsahuje dve rovnaké zariadenia – nie je rozdiel medzi vysielačom a prijímačom. Môžu byť inštalované zameniteľne na dráhe LONG RANGE.
• Moduly ETH-ETH500 sa spustia až po pripojení celej dráhy s PoE prijímačom (PoE kamerou) po správnej identifikácii napájacím switchom.
• Dráha Long Range vyžaduje na správnu funkciu všetky 4 páry krútenej dvojlinky.
