ETH-2wire-A-SET je súprava aktívnych prevodníkov pre prenos dát Ethernet a napájania PoE pomocou 2 vodičov, napríklad jedného páru krútenej dvojlinky UTP kábla. Súprava umožňuje inštaláciu kamier alebo iných IP PoE zariadení na miestach, kde je výmena existujúcej kabeláže nemožná alebo neekonomická.

Základné aplikácie

• inštalácia IP PoE kamier namiesto existujúcich analógových kamier pre LAN + PoE prenos pomocou UTP kábla, v ktorom boli niektoré vodiče mechanicky poškodené
• výmena interkomu za IP videotelefón
• využitie existujúceho telefónneho kábla na prenos dát Ethernet
• inštalácia VoIP telefónov na existujúce telefónne vedenie

Vysielač ETH-2wire-A-TX je napájaný z akéhokoľvek PoE switcha (port RJ45) a následne pomocou 2 vodičov umožňuje obojsmernú sieťovú komunikáciu a napájanie prijímača ETH-2wire-A-RX spolu s IP PoE kamerou. Výstupný port LAN funguje podľa štandardu 802.3af/at/bt.

Technické parametre

Použitím jedného páru UTP kábla môžeme dosiahnuť prenosovú vzdialenosť:

• do 800 m pre priepustnosť 10 Mbps
• do 300 m pre priepustnosť 100 Mbps

Priepustnosť 2wire cesty sa nastavuje automaticky v závislosti od stability pripojenia. Priepustnosť znížená na 10 Mbps je signalizovaná rozsvietením dodatočnej LED diódy 10M na sieťovom konektore. Umožňuje rýchlu diagnostiku stavu pripojenia.

Pre káble iné ako krútená dvojlinka UTP sa maximálna vzdialenosť a priepustnosť môžu líšiť od uvedených. Skutočnú prenosovú vzdialenosť môžu ovplyvniť faktory ako kvalita kábla, počet konektorov v trase kábla, poškodenie izolácie a environmentálne podmienky na mieste inštalácie, ktoré by sa mali pri návrhu zohľadniť.

Signalizácia stavu

Prenos, šírka pásma a riadenie napätia sú signalizované LED diódami:

• PWR - Zariadenie je napájané
• LINK - Signalizuje prenos medzi modulmi
• 10M - Dostupná šírka pásma je 10 Mbps
• LV - Nízke napätie, nízke napätie (<44V) na zariadení

LED LV sa uzamkne a signalizuje pokles napätia pod 44V DC na prijímači ETH-2wire-A-RX. Je možné ju resetovať vypnutím zariadenia a opätovným pripojením napájania. Jej svietenie signalizuje potrebu overiť správnosť napájania súpravy. Pokles napätia pod 44V DC môže spôsobiť nestabilnú prevádzku alebo zabrániť spusteniu PoE prijímačov pripojených k ETH-2wire-A-RX po reštarte.

Moduly ETH-2wire-A-SET majú možnosť napájania z externých napájacích zdrojov cez dodatočné skrutkové konektory POWER. Pre správne napájanie PoE prijímačov musí byť napätie vyššie ako 44V.

Kľúčové vlastnosti a funkcia

• Možnosť prenosu Ethernet cez akékoľvek 2 vodiče kábla
• Prenos rýchlosťou 100 Mbps až do 300 m a 10 Mbps až do 800 m cez vodiče UTP kábla
• Možnosť napájania z PoE switcha v štandarde 802.3af, 802.3at alebo PoE Passive (port PoE IN)
• Jasná signalizácia prevádzkového stavu, priepustnosti a prenosu

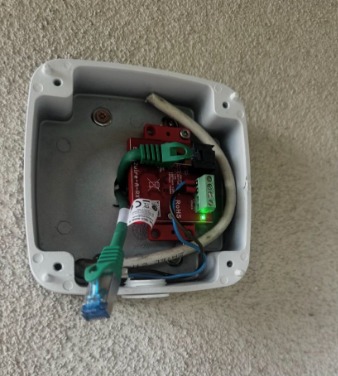

• Malé rozmery zariadenia umožňujúce inštaláciu v malých priestoroch, napr. v základni kamery
• Nízka spotreba energie zariadenia (< 1,35 W)
• Jednoduché a rýchle spustenie bez konfigurácie parametrov
• Široký rozsah prevádzkových teplôt

Zariadenie má stupeň ochrany IP20, pre zaistenie ochrany pred poveternostnými vplyvmi a kondenzáciou je potrebná vhodná skriňa (minimálne IP44). Ak sa zariadenie bude používať v malom priestore, je možné odrezať a odlomiť montážne držiaky základne, aby sa zmenšili rozmery modulu.

Montáž

Súprava ETH-2wire-A-SET je dodávaná s univerzálnou montážnou základňou, ktorá umožňuje montáž viacerými spôsobmi:

• s použitím montážnych čapov na rastri 10,8 mm, ktorý je vo všetkých krytoch ABOX
• s použitím montážnych čapov pre adaptéry RACK 19“ a RACK 10“
• priskrutkovaním cez dodatočné otvory na akýkoľvek rovný povrch
• s dodatočným adaptérom ADD-TH35 je možné modul namontovať na lištu TH35 (DIN)

Poznámky k inštalácii

• Hodnoty priepustnosti a vzdialenosti sú pre jeden pár vodičov UTP kábla, v realite sa môžu líšiť v závislosti od použitého kábla na 2wire trati.
• Šírka pásma 2wire cesty sa nastavuje automaticky v závislosti od stability pripojenia.
• Prenos a napájanie sa prenáša cez konektor DATA, konektor POWER by sa mal používať iba na napájanie z externého napájacieho zdroja.
• Moduly sú prepojené párom vodičov pomocou DATA konektorov, ktoré prenášajú dáta aj napájanie.

Príklady aplikácií

• Hlavná aplikácia ETH-2wire-A-SET pre prenos Ethernet cez dva vodiče.
• Príklad použitia ETH-2wire-A-SET na napájanie IP PoE kamery napájaním modulov z externého napájacieho zdroja.
• Príklad použitia ETH-2wire-A-SET na prenos Ethernet cez dva vodiče napájaním zariadení z externého napájacieho zdroja.
• Príklad použitia ETH-2wire-A-SET na napájanie 3 PoE IP kamier cez dva vodiče v spojení so switchom APT-4-11.
