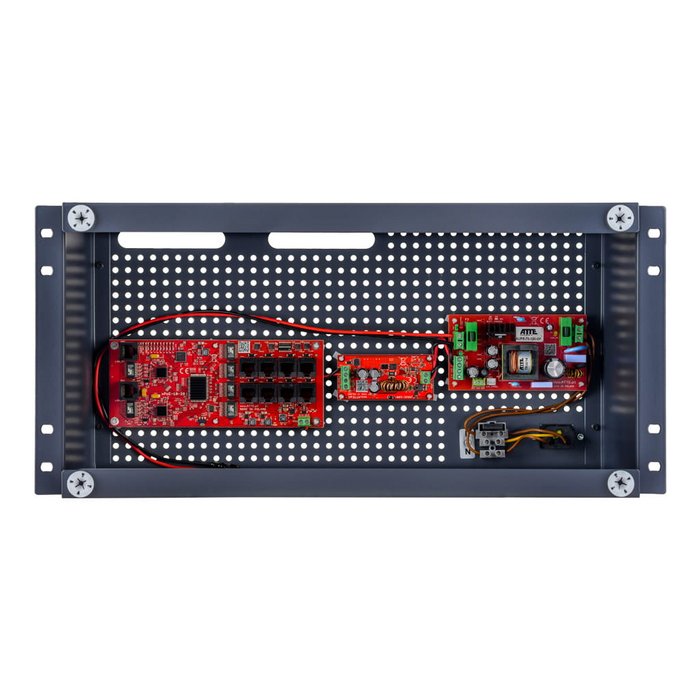

Buffer kit pre 8 IP kamier, v kryte RACK ABOX-R5U0

Priestor pre 18 Ah batériu, 72 W napájanie, 10-portový PoE switch (8xPoE 10/100Mbps + 2xGigabit Uplink), elektronické poistky.

Kľúčové vlastnosti a funkcie

• Podpora 4K Ultra HD kamier
• Záložné napájanie pre 8 PoE 802.3af/at alebo PASSIVE prijímačov
• Elektronická poistka pre každý PoE kanál (auto-reset)
• Možnosť deaktivácie PoE na vybraných portoch
• Prehľadná LED indikácia stavu napájania a prenosu dát
• Až 40 W výkonu na PoE portoch (LAN_1 až LAN_8)
• Rýchla a jednoduchá inštalácia bez potreby konfigurácie
• Vysoká účinnosť napájacieho modulu (90 %)
• Dostupné dve možnosti napájacieho napätia: 12 VDC a 48 VDC
• Jednoduchá a rýchla servisná inštalácia vďaka modulárnej konštrukcii
• Jednoduché rozširovanie a škálovanie systému pridaním ďalších switchov série xPoE / IP a IPB / IPUPS
• Inštalácia modulov v akejkoľvek perforovanej časti krytu (systém rozostavenia otvorov)
• Priestor pre dve 18 Ah batérie
• Priechodky pre káble na zadnej strane krytu
• Ďalšie priechodky pre káble zaisťujú priestor medzi telom a krytom krytu
• Pohodlná inštalácia a demontáž krytu bez použitia náradia (zasúvací systém)
• Grafitová farba zvolená tak, aby kryt ladil s tmavými aj svetlými skrinkami
• Vybavený konektorom a svorkovnicou s poistkou
• Možnosť uloženia nadbytočných káblov vo vnútri krytu

Súprava obsahuje

• 1x kryt ABOX-R5U0
• 1x napájací zdroj AUPS-70-120-OF
• 1x DC/DC menič ASUC-100-480-OF
• 1x PoE switch xPoE-10-20A-OF

Poznámka: batérie nie sú súčasťou balenia.

Kryt krytu

Na demontáž potiahnite kryt smerom k sebe (PULL), na inštaláciu zatlačte kryt na miesto, nasmerujte čierne jazýčky do bielych montážnych drážok (PUSH).

Popis

IPUPS-8-20-R5U0 je súprava pripravená na okamžité použitie, navrhnutá na napájanie systému IP CCTV pozostávajúceho z 8 IP kamier.

Elektronická ochrana PoE výstupu zaisťuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia na jednom PoE porte a automatické obnovenie napätia po odstránení poruchy.

Zariadenie sa používa v systémoch vyžadujúcich zvýšenú šírku pásma siete, ako je 4K Ultra HD CCTV monitorovanie.

Súpravy s PoE switchmi sú navrhnuté pre prácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3af/at a PoE PASSIVE.

Pripojením vhodných batérií je zabezpečená neprerušovaná prevádzka napájacieho systému počas dočasných výpadkov sieťového napájania.

Kryt ABOX-R5U0

Kryt ABOX-R5U0 umožňuje inštaláciu celého radu produktov ATTE do telekomunikačnej rackovej skrinky, ktorá bola predtým určená pre vnútorné a vonkajšie kryty série ABOX.

Premyslená a jedinečná konštrukcia umožňuje inštaláciu zariadení do jedného krytu, spolu so záložným napájaním a batériami.

Telo je vyrobené z oceľového plechu a kryt z ľahkého hliníkového plechu. Oba prvky sú práškovo lakované v polomatnej grafitovej farbe, RAL 7024.

Vyrobené na modernej výrobnej linke, čo zaručuje najvyššiu kvalitu a presnosť.

Systém montáže

ABOX-R5U0 má špeciálne usporiadanie otvorov 10,8 mm. Je kompatibilný s rozstupom montážnych otvorov modulov na inštaláciu.

Tento štandardizovaný systém umožňuje montáž vybraných zariadení vertikálne alebo horizontálne v akejkoľvek perforovanej časti krytu.

Príklady použitia

• Príklad použitia súpravy IPUPS-8-20-R5U0 na napájanie rekordéra spolu s 8 PoE IP kamerami.
