AUPS-70-120-F

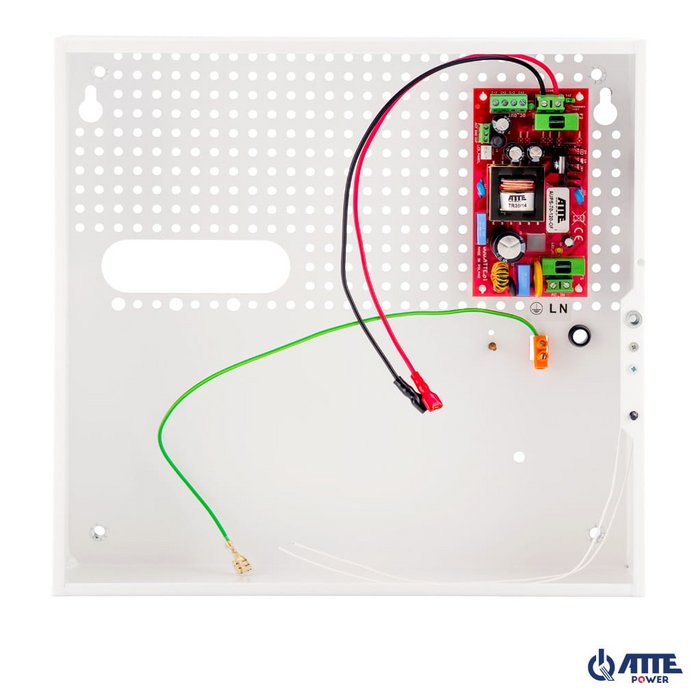

Nárazníkový spínaný zdroj (SMPS), Vin 230 VAC, Vout 10.8...13.8 VDC, Iout 6 A, Ich 1 / 2 A, Pout 72 W, vnútorný kryt ABOX-F (priestor pre 18 Ah batériu).

Kľúčové vlastnosti a funkcie

• dlhší čas zálohovania napájania v porovnaní s tradičnými systémami založenými na UPS
• úspora energie a znížené zahrievanie krytu vďaka vysokej účinnosti napájacieho zdroja (90%)
• ochrana proti skratu (SCP)
• ochrana proti preťaženiu (OLP)
• ochrana proti prehriatiu (OHP) a prepäťová ochrana
• ochrana batérie proti: nadmernému vybitiu (UVP), preťaženiu a prepólovaniu
• automatické prepnutie na prevádzku z batérie v prípade výpadku sieťového napájania
• výstupy s otvoreným kolektorom OUF a ACF pre riadenie prevádzky a integráciu s inými systémami
• jednoduchá inštalácia prídavných modulov s rozložením otvorov 10,8 mm
• možnosť uloženia prebytočných káblov vo vnútri krytu
• vstup káblov na zadnej strane krytu

Dodatočné informácie

• použitím prídavného prevodníka série ASUC je možné zvýšiť a nastaviť výstupné napätie podľa požiadaviek inštalácie (napr. 24/48/55 VDC)
• pre prijímače vyžadujúce stabilné napájanie 12 VDC, ako sú záznamníky a NAS jednotky, odporúčame použiť prídavný stabilizačný modul série AVC alebo AVIC
• na rozšírenie napájacieho zdroja na 8 výstupných kanálov, je potrebné použiť modul poistiek AF-P8-00-OF

Nárazníkový napájací zdroj série AUPS je určený pre CCTV systémy, systémy kontroly prístupu a zabezpečovacie systémy. Poskytuje pohodlné riešenie pre napájanie nárazníkovým napájaním prijímačov vyžadujúcich neprerušenú prevádzku počas periodických výpadkov siete. Použitie nárazníkového napájacieho zdroja výrazne predlžuje dobu behu systému v porovnaní so štandardnou UPS.

AUPS-70-120-F je navrhnutý pre prácu s bezúdržbovými SLA batériami (gélové a AGM).

Vnútorné kryty série ABOX

Vnútorné kryty série ABOX poskytujú pohodlné riešenie pre estetickú inštaláciu zariadení a zakončenie káblov vo vnútri budov. Všetky kryty sú vyrobené z oceľového plechu s práškovým nástrekom v pololesklej bielej farbe. Výroba pomocou modernej technologickej linky zaisťuje najvyššiu kvalitu a presnosť spracovania. Každý kryt je vybavený skrutkovým zámkom, odnímateľnými dverami a spínačom tamper dverí.

Dostupné modely sú vybavené špeciálnou perforáciou s rozložením otvorov 10,8 mm, kompatibilnou s rozstupom montážnych otvorov inštalačných modulov. Toto systémové riešenie umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení v akejkoľvek perforovanej časti krytu.

Príklady aplikácií

Príklad použitia AUPS-70-120-F v kombinácii s modulom AVC-30-120-OF na napájanie záznamníka s batériovým zálohovaním.
