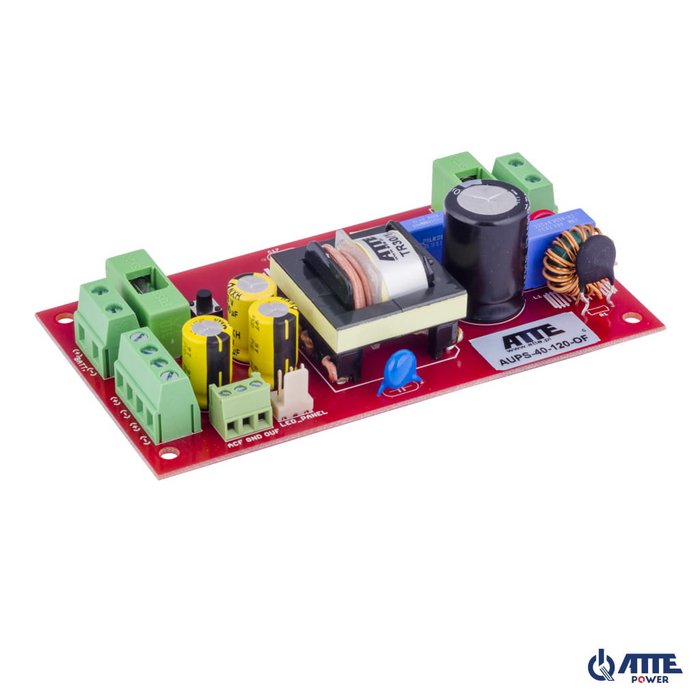

Batériový spínaný napájací zdroj AUPS-40-120-OF

Batériový spínaný napájací zdroj (SMPS), Vin 230 VAC, Vout 10.8...13.8 VDC, Iout 3.5 A, Ich 1.5 A, Pout 42 W, modul open-frame.

Kľúčové vlastnosti a funkcie

• dlhší čas zálohovania napájania v porovnaní s tradičnými systémami založenými na UPS
• úspora energie a znížené zahrievanie krytu vďaka vysokej účinnosti napájacieho zdroja (92%)
• rýchle nabíjanie batérie s nabíjacím prúdom až 1.5 A
• ochrana proti skratu (SCP), ochrana proti preťaženiu (OLP), ochrana proti prehriatiu (OHP) a prepäťová ochrana
• ochrana batérie proti: nadmernému vybitiu (UVP), preťaženiu a prepólovaniu
• automatické prepínanie na prevádzku z batérie v prípade výpadku sieťového napájania
• výstupy OUF a ACF open collector pre riadenie prevádzky a integráciu s inými systémami
• jednoduchá inštalácia do krytov série ABOX so vzorom dier 10.8 mm

Dodatočné informácie

• použitie dodatočného konvertora série ASUC umožňuje zvýšenie a nastavenie výstupného napätia podľa požiadaviek inštalácie (napr. 24/48/55 VDC)
• pre prijímače vyžadujúce stabilné napájanie 12 VDC, ako sú záznamové zariadenia a NAS disky, odporúčame použiť dodatočný stabilizačný modul série AVC alebo AVIC
• na rozšírenie napájacieho zdroja na 8 výstupných kanálov je potrebné použiť poistkový modul AF-P8-00-OF

Batériový napájací zdroj série AUPS je určený pre CCTV systémy, systémy kontroly prístupu a alarmové systémy. Poskytuje pohodlné riešenie pre napájanie prijímačov batériovým napájaním, ktoré vyžadujú neprerušovanú prevádzku počas občasných výpadkov siete. Použitie batériového napájacieho zdroja výrazne predlžuje dobu behu systému v porovnaní so štandardným UPS.

AUPS-40-120-OF je navrhnutý na prácu s bezúdržbovými SLA batériami (gélové a AGM). Dizajn OF (Open Frame) umožňuje inštaláciu zariadenia do akéhokoľvek krytu, hoci najpohodlnejšou metódou je použitie dedikovaných krytov série ABOX a montážnych dosiek so špeciálnym vzorom dier 10.8 mm. Rozostup zodpovedá montážnym otvorom vstavaných modulov. Tento systém umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení do akejkoľvek perforovanej časti krytu alebo montážnej dosky.

Príklady aplikácií

Príklad aplikácie AUPS-40-120-OF spolu s AVC-30-120-OF na napájanie záznamového zariadenia s batériovým zálohovaním.
