AUPS-100-120-F zálohovaný SMPS 12V 8A 100W
Buferovaný spínaný zdroj (SMPS), Vstup 230 VAC, Výstup 10.8 ...13.8 VDC, Prúd výstupu 8 A, Prúd nabíjací 1 / 2 A, Výkon 100 W, Vnútorný kryt ABOX-F (priestor pre 18 Ah batériu).
Buferovaný zdroj série AUPS je určený pre CCTV systémy, systémy kontroly prístupu a alarmové systémy. Poskytuje pohodlné riešenie na napájanie prijímačov s buferovaným napájaním, ktoré vyžadujú nepretržitú prevádzku počas občasných výpadkov siete. Použitie buferovaného zdroja výrazne predlžuje prevádzkový čas systému v porovnaní so štandardným UPS.
AUPS-100-120-F je navrhnutý pre prácu s bezúdržbovými batériami SLA (gélové a AGM).

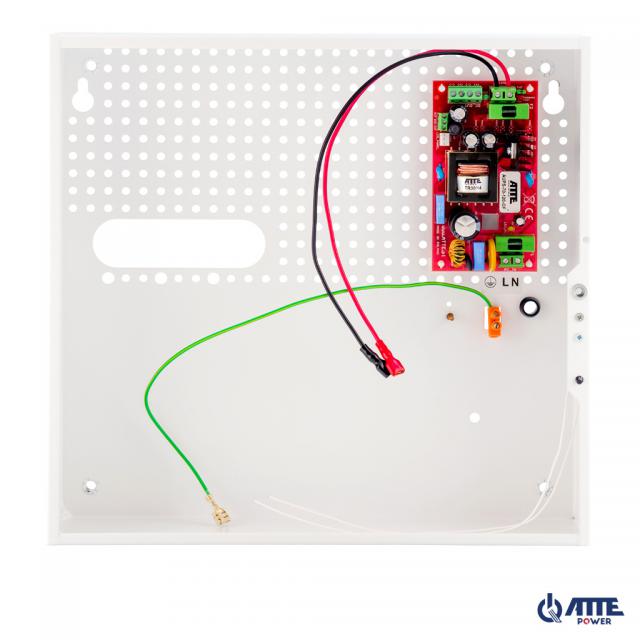

Vnútorné kryty série ABOX poskytujú pohodlné riešenie pre estetickú inštaláciu zariadení a ukončenie kabeláže vo vnútri budov. Všetky kryty sú vyrobené z práškovo lakovaného plechu s polomatnou bielou povrchovou úpravou. Výroba pomocou modernej technologickej linky zaisťuje najvyššiu kvalitu a presnosť spracovania. Každý kryt je vybavený skrutkovým zámkom, odnímateľnými dverami a dverovým tamper spínačom.
Dostupné modely majú špecializované perforovanie s rozstupom otvorov 10.8 mm, kompatibilné s rozstupom montážnych otvorov inštalačných modulov. Toto systémové riešenie umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení v akejkoľvek perforovanej časti krytu.
Príklad použitia AUPS-100-120-F v kombinácii s modulom AVC-30-120-OF na napájanie rekordéra s batériovým zálohovaním.
| Maximálny výstupný výkon | 120 W |
|---|---|
| Trvalý výstupný výkon | 100 W |
| Typ napájacieho zdroja | Bufferovaný SMPS |
| Výstupné napätie | 10,8...13,8 VDC |
| Vstupné napätie | 190 ... 260 VAC, 50 Hz |
| Výstupný prúd - konštantný | 8 A |
| Výstupný prúd - maximálny | 10 A |
| Ochrana vstupu napájacieho zdroja | Pomalá poistka 3,15 A |
| Ochrana výstupu napájacieho zdroja | Elektronická ochrana proti preťaženiu pri 12 A |
| Účinnosť | 90% @100 W |
| Ochrana obvodu batérie | Odpojenie batérie pri napätí pod 10,8 V, poistka 10 A |
| Štart pri chýbajúcom sieťovom napätí | Tlačidlo ŠTART |
| Nabíjací prúd batérie | 1 A alebo 2 A |
| Batéria | 12 V / 18 Ah gélová alebo AGM |
| Indikácia sieťového napätia | LED_AC (žltá) - prítomné sieťové napätie |
| Indikácia výstupného napätia | LED 1 (zelená) - prítomné výstupné napätie |
| Indikácia batérie | LED 2 (červená) - nabíjanie batérie |
| Indikácia krytu | LED AC (zelená) - prítomné sieťové napätie, LED DC (červená) - prítomné výstupné napätie |
| Teplotný rozsah | -25°C ... +50°C |
| Rozmery | 320 x 300 x 90 mm |
| Hmotnosť | 2,34 kg |
| Stupeň krytia IP | IP20 |
| Kryt | ABOX-F / 0,8 mm oceľový plech / biela / priechodky pre káble |
| Montáž | Nástenná montáž cez montážne otvory s priemerom 6 mm |
| EAN kód | 5902143691181 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
