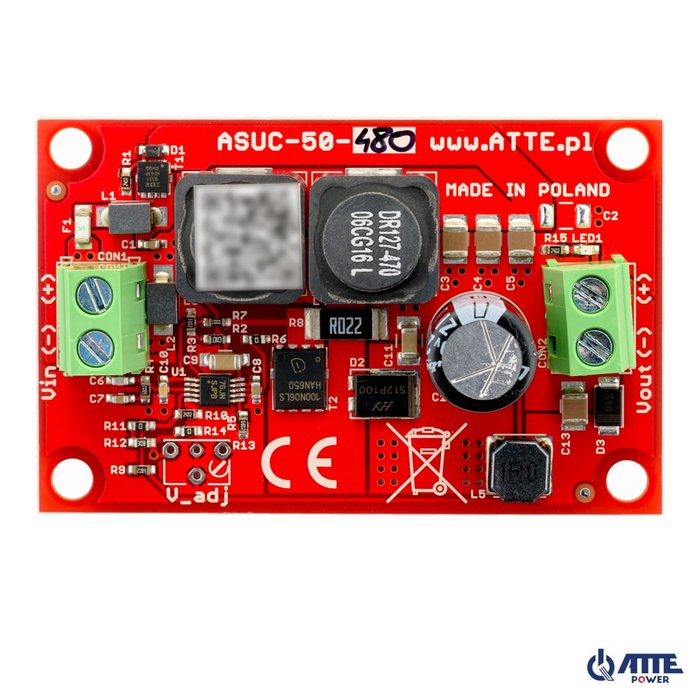

ASUC-50-480-OF menič napätia so zvýšením napätia s výstupom 48V 50W
Vin 10...30 VDC, Vout 48 VDC, Pout 50 W, modul open-frame.
ASUC-50-480-OF je vysokoúčinný, neizolovaný DC/DC menič typu step-up. Pracuje v širokom rozsahu vstupného napätia a poskytuje pevné výstupné napätie 48 VDC.
Typickou aplikáciou pre tento modul je zvýšenie napätia z 12 VDC alebo 24 VDC (napr. z vyrovnávacieho napájacieho zdroja) na 48 VDC pre napájanie PoE prepínača.
Konštrukcia OF (Open Frame) umožňuje inštaláciu zariadenia do ľubovoľného krytu, pričom najpohodlnejšou metódou je použitie špecializovaných krytov série ABOX a montážnych platní so špeciálnym vzorom otvorov 10,8 mm. Rozostupy zodpovedajú montážnym otvorom vstavaných modulov. Tento systém umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení do ľubovoľnej perforovanej časti krytu alebo montážnej platne.
Príklad použitia ASUC-50-480-OF na napájanie 5 PoE IP kamier.
| Vstupné napätie | 10 ... 30 VDC |
|---|---|
| Výstupné napätie | 48 VDC +/-2% |
| Výstupný výkon | 50 W @12 V |
| Účinnosť | 93% @Vin = 12 V, Pout = 50 W |
| Prúd naprázdno meniča | 27 mA @12 V |
| Indikácia výstupného napätia | LED 1 (červená) - prítomné výstupné napätie |
| Teplotný rozsah | -25°C ... +50°C |
| Rozmery | 40 x 61 x 16 mm |
| Hmotnosť | 0,03 kg |
| Konštrukcia krytu | Modul s otvoreným rámom |
| Montáž | Nacvakávacie dištančné kolíky, montážne otvory v rozstupe 10,8 mm |
| EAN kód | 5902143690771 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
