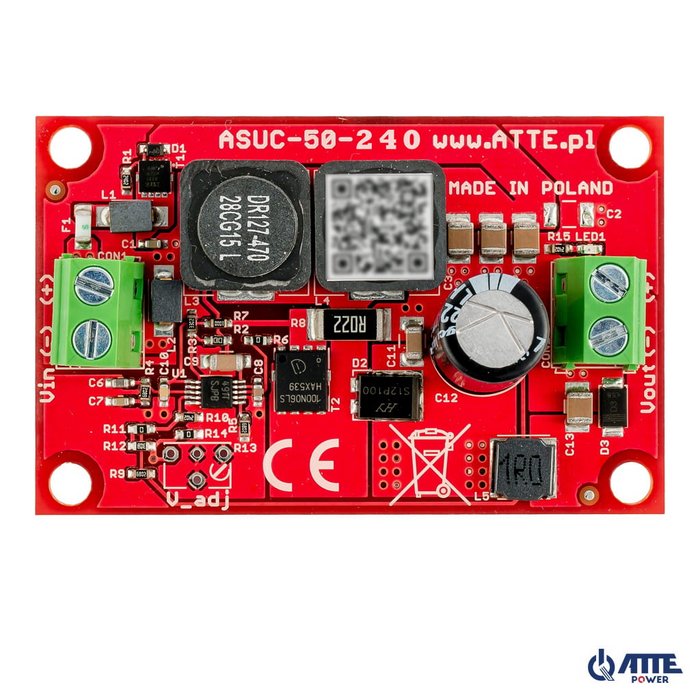

ASUC-50-240-OF menič napätia s výstupom 24V 50W
DC/DC menič typu step-up, Vin 10...24 VDC, Vout 24 VDC, Pout 50 W, modul v prevedení open-frame.
ASUC-50-240-OF je vysoko účinný, neizolovaný DC/DC menič typu step-up. Pracuje so širokým rozsahom vstupného napätia a poskytuje pevné 24 VDC výstupné napätie.
Typickou aplikáciou pre tento modul je zvýšenie napätia z 12 VDC (napr. z vyrovnávacieho napájacieho zdroja) na 24 VDC.
Dizajn OF (Open Frame) umožňuje inštaláciu zariadenia do akejkoľvek skrinky, pričom najpohodlnejším spôsobom je použitie špecializovaných skriniek série ABOX a montážnych dosiek so špeciálnym vzorom otvorov 10,8 mm. Rozostupy zodpovedajú montážnym otvorom integrovaných modulov. Tento systém umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení v akejkoľvek perforovanej časti skrinky alebo montážnej dosky.
Príklad použitia ASUC-50-240-OF na napájanie jedného prístupového bodu.
| Vstupné napätie | 10 ... 24 VDC |
|---|---|
| Výstupné napätie | 24 VDC +/-3% |
| Výstupný výkon | 50 W @12 V |
| Účinnosť | 93% @Vin = 12 V, Pout = 50 W |
| Prúd naprázdno meniča | 27 mA @12 V |
| Indikácia výstupného napätia | LED 1 (červená) - výstupné napätie prítomné |
| Teplotný rozsah | -25°C ... +50°C |
| Rozmery | 40 x 61 x 16 mm |
| Hmotnosť | 0,03 kg |
| Konštrukcia krytu | Modul s otvoreným rámom |
| Montáž | Zacvakávacie dištančné kolíky, montážne otvory v rozstupe 10,8 mm |
| EAN kód | 5902143690764 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
