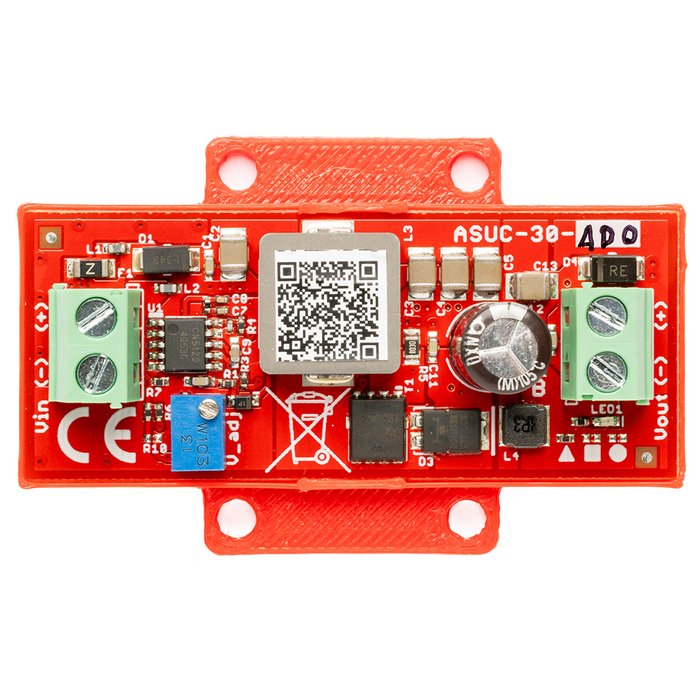

ASUC-30-AD0-OF Prehľadový menič s nastaviteľným výstupom 12...48V 30W
DC/DC menič typu step-up, Vin 10...30 VDC, Vout 12...48 VDC, Pout 30 W, modul v open-frame prevedení.
ASUC-30-AD0-OF je vysokoúčinný, neizolovaný DC/DC menič typu step-up. Pracuje so širokým rozsahom vstupného napätia a umožňuje presné nastavenie výstupného napätia.
Typickým príkladom použitia tohto modulu je zvýšenie napätia z 12 VDC alebo 24 VDC (napríklad z vyrovnávacieho zdroja napájania) na 48 VDC pre napájanie PoE switcha.
OF (Open Frame) konštrukcia umožňuje inštaláciu zariadenia do akéhokoľvek krytu, aj keď najpohodlnejšou metódou je použitie špeciálnych krytov série ABOX a montážnych platní so špeciálnym vzorom otvorov 10,8 mm. Rozteč zodpovedá montážnym otvorom vstavaných modulov. Tento systém umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení do akejkoľvek perforovanej časti krytu alebo montážnej platne.
| Vstupné napätie | 10 ... 30 VDC |
|---|---|
| Výstupné napätie | 12 ... 48 VDC |
| Výstupný výkon | 30 W @12 V |
| Účinnosť | 90% @Vin = 12 V, Pout = 25 W |
| Prúd naprázdno meniča | 18 mA @12 V |
| Indikácia výstupného napätia | LED 1 (červená) - prítomné výstupné napätie |
| Teplotný rozsah | -25°C ... +50°C |
| Rozmery | 25 x 60 x 16 mm |
| Hmotnosť | 0,02 kg |
| Konštrukcia krytu | Modul otvoreného rámu |
| Montáž | Nacvakávacie dištančné kolíky, montážne otvory v rozstupe 10,8 mm |
| EAN kód | 5902143690757 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
