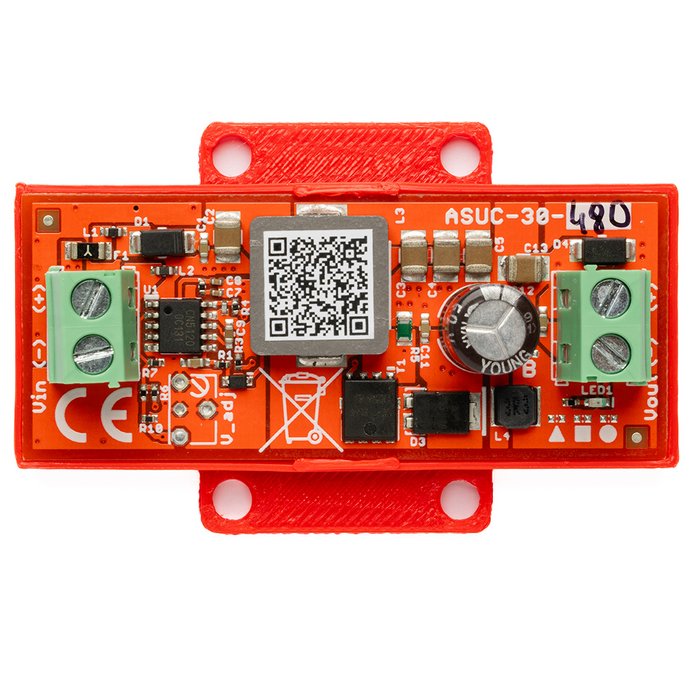

ASUC-30-480-OF menič napätia s výstupom 48V 30W
DC/DC menič typu step-up, Vin 10...30 VDC, Vout 48 VDC, Pout 30 W, modul v otvorenom prevedení.
ASUC-30-480-OF je vysoko účinný, neizolovaný DC/DC menič typu step-up. Pracuje v širokom rozsahu vstupného napätia a poskytuje pevné výstupné napätie 48 VDC.
Typická aplikácia pre tento modul je zvýšenie napätia z 12 VDC alebo 24 VDC (napr. z batériového napájania) na 48 VDC na napájanie PoE prepínača.
Prevedenie OF (Open Frame) umožňuje inštaláciu zariadenia do akejkoľvek skrinky, aj keď najpohodlnejší spôsob je použitie špecializovaných skriniek série ABOX a montážnych dosiek so špeciálnym vzorom otvorov 10,8 mm. Rozostup zodpovedá montážnym otvorom integrovaných modulov. Tento systém umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení v akejkoľvek perforovanej časti skrinky alebo montážnej dosky.
Príklad použitia ASUC-30-480-OF na napájanie jednej PoE IP kamery.
| Vstupné napätie | 10 ... 30 VDC |
|---|---|
| Výstupné napätie | 48 VDC +/-2% |
| Výstupný výkon | 30 W @12V |
| Účinnosť | 90% @Vin = 12 V, Pout = 25 W |
| Prúd naprázdno meniča | 18 mA @12 V |
| Indikácia výstupného napätia | LED 1 (červená) - prítomné výstupné napätie |
| Teplotný rozsah | -25°C ... +50°C |
| Rozmery | 25 x 60 x 16 mm |
| Hmotnosť | 0,02 kg |
| Konštrukcia krytu | Modul s otvoreným rámom |
| Montáž | Zacvakávacie podperné kolíky, montážne otvory v rozstupe 10,8 mm |
| EAN kód | 5902143690740 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
