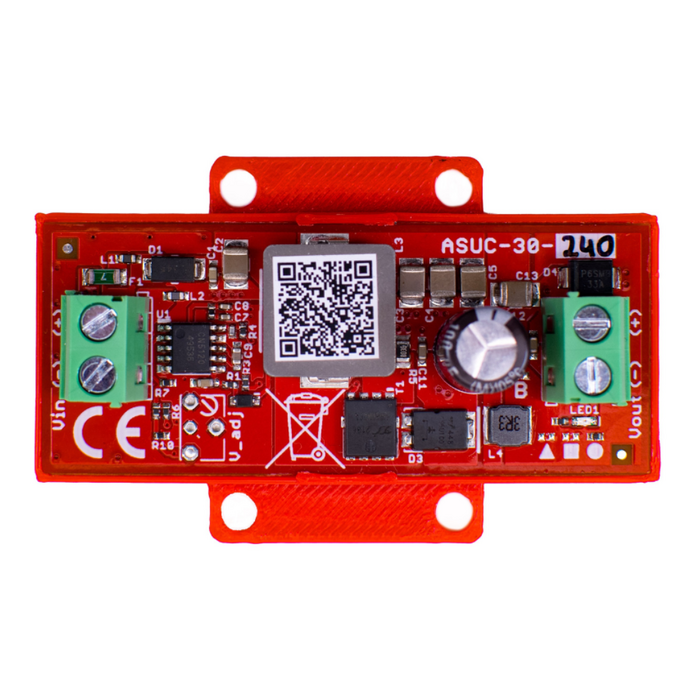

ASUC-30-240-OF menič napätia s výstupom 24V 30W
Vin 10...24 VDC, Vout 24 VDC, Pout 30 W, modul s otvoreným rámom.
ASUC-30-240-OF je vysoko účinný, neizolovaný DC/DC menič typu step-up. Pracuje v širokom rozsahu vstupného napätia a poskytuje pevné 24 VDC výstupné napätie. Typickým príkladom použitia tohto modulu je zvýšenie napätia z 12 VDC (napr. z vyrovnávacieho zdroja) na 24 VDC.
Dizajn OF (Open Frame) umožňuje inštaláciu zariadenia do akéhokoľvek krytu, aj keď najpohodlnejším spôsobom je použitie špecializovaných krytov série ABOX a montážnych dosiek so špeciálnym vzorom otvorov 10,8 mm. Rozostupy zodpovedajú montážnym otvorom integrovaných modulov. Tento systém umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení v akejkoľvek perforovanej časti krytu alebo montážnej dosky.
príklad použitia ASUC-30-240-OF na napájanie jediného prístupového bodu.
| Vstupné napätie | 10 ... 24 VDC |
|---|---|
| Výstupné napätie | 24 VDC +/-3% |
| Výstupný výkon | 30 W @12 V |
| Účinnosť | 90% @Vin = 12 V, Pout = 25 W |
| Prúd naprázdno meniča | 18 mA @12 V |
| Indikácia výstupného napätia | LED 1 (červená) - prítomné výstupné napätie |
| Teplotný rozsah | -25°C ... +50°C |
| Rozmery | 25 x 60 x 16 mm |
| Hmotnosť | 0,02 kg |
| Konštrukcia krytu | Modul s otvoreným rámom |
| Montáž | Dištančné kolíky s nacvaknutím, montážne otvory vo vzore otvorov 10.8 mm |
| EAN kód | 5902143690733 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
