ASUC-100-AD0-OF menič napätia so zmenou polarity a nastaviteľným výstupom 12...48V 100W
DC/DC menič napätia, Vin 10...30 VDC, Vout 12...48 VDC, Pout 100 W, modul open-frame.

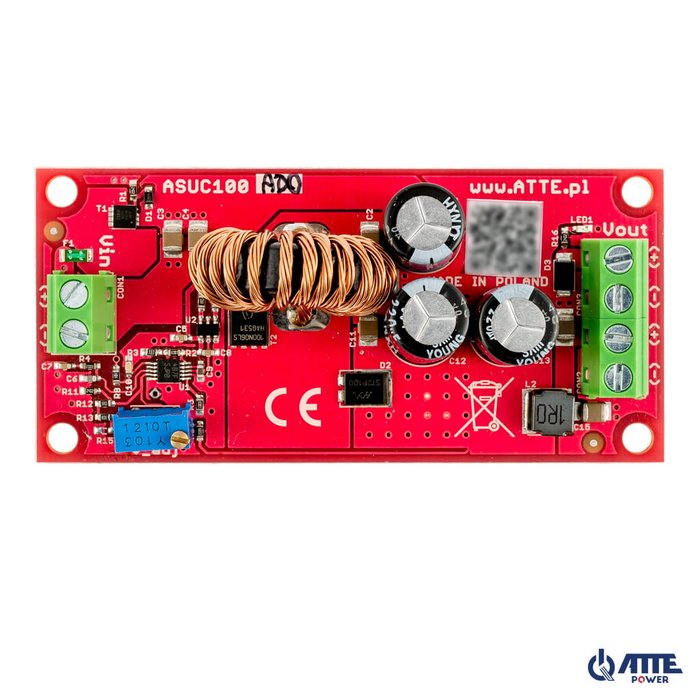

ASUC-100-AD0-OF je vysokoúčinný, neizolovaný DC/DC menič napätia. Pracuje v širokom rozsahu vstupného napätia a umožňuje presné nastavenie výstupného napätia.
Typickou aplikáciou tohto modulu je zvýšenie napätia z 12 VDC alebo 24 VDC (napr. z záložného zdroja) na 48 VDC na napájanie PoE prepínača.
Konštrukcia OF (Open Frame) umožňuje inštaláciu zariadenia do akejkoľvek skrine, hoci najpohodlnejšou metódou je použitie špecializovaných skríň série ABOX a montážnych platní so špeciálnym vzorom otvorov 10,8 mm.
Rozostupy zodpovedajú montážnym otvorom vstavaných modulov. Tento systém umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení v akejkoľvek perforovanej časti skrine alebo montážnej platne.
Vstupné napätie meniča musí byť vždy nižšie ako výstupné napätie. Rozdiel napätia medzi vstupom a výstupom by mal byť minimálne ~3 V.
| Vstupné napätie | 10 ... 30 VDC |
|---|---|
| Výstupné napätie | 12 ... 48 VDC |
| Výstupný výkon | 120 W @24 V, 80 W @12 V |
| Účinnosť | 93% @Vin=12 V,Pout=80 W |
| Prúd naprázdno meniča | 27 mA @12 V |
| Indikácia výstupného napätia | LED 1 (červená) - prítomné výstupné napätie |
| Teplotný rozsah | -25°C ... +50°C |
| Rozmery | 40 x 83 x 27 mm |
| Hmotnosť | 0,036 kg |
| Konštrukcia krytu | Modul s otvoreným rámom |
| Montáž | Príchytné dištančné kolíky, montážne otvory v rozstupe 10,8 mm |
| EAN kód | 5902143690726 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
