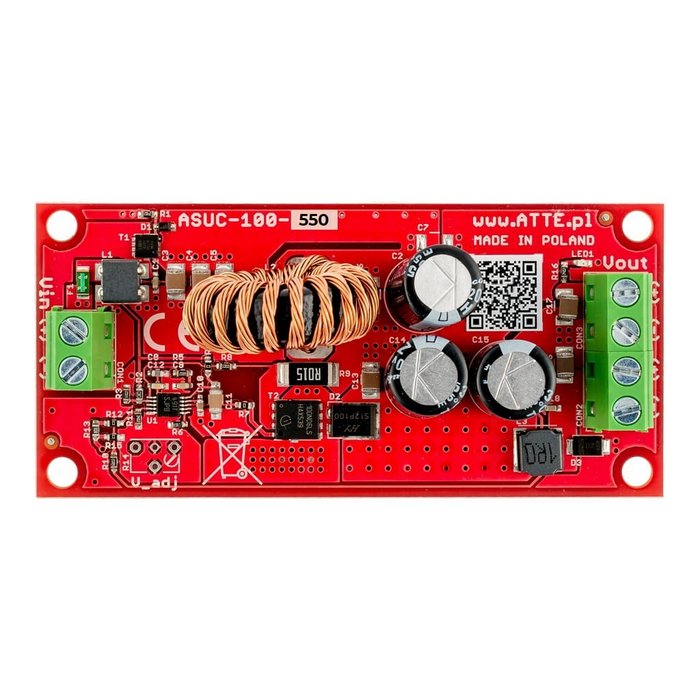

ASUC-100-550-OF menič napätia s výstupom 55V 100W
DC/DC menič typu step-up, Vin 10...30 VDC, Vout 55 VDC, Pout 100 W, modul v otvorenom ráme.
ASUC-100-550-OF je vysokoúčinný, neizolovaný DC/DC menič typu step-up. Pracuje so širokým rozsahom vstupného napätia a poskytuje pevné 55 VDC výstupné napätie.
Typickým príkladom použitia tohto modulu je zvýšenie napätia z 12 VDC alebo 24 VDC (napr. z vyrovnávacieho napájacieho zdroja) na 55 VDC pre napájanie PoE prepínača. Vyššie napätie (v porovnaní s 48 V) pomáha kompenzovať poklesy napätia pri vysokovýkonných PoE zariadeniach.
Konštrukcia OF (Open Frame) umožňuje inštaláciu zariadenia do akéhokoľvek krytu, pričom najpohodlnejšou metódou je použitie dedikovaných krytov série ABOX a montážnych platní so špeciálnym vzorom otvorov 10,8 mm. Rozostupy zodpovedajú montážnym otvorom vstavaných modulov. Tento systém umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení do ľubovoľnej perforovanej časti krytu alebo montážnej platne.
Príklad použitia ASUC-100-550-OF na napájanie 5 PoE IP kamier.
| Vstupné napätie | 10 ... 30 VDC |
|---|---|
| Výstupné napätie | 55 VDC +/-2% |
| Výstupný výkon | 120 W @24 V, 80 W @12 V |
| Účinnosť | 93% @Vin = 12 V, Pout = 80 W |
| Prúd naprázdno meniča | 27 mA @12 V |
| Indikácia výstupného napätia | LED 1 (červená) - prítomné výstupné napätie |
| Teplotný rozsah | -25°C ... +50°C |
| Rozmery | 40 x 83 x 27 mm |
| Hmotnosť | 0,036 kg |
| Konštrukcia krytu | Modul s otvoreným rámom |
| Montáž | Pripojovacie distančné kolíky, montážne otvory v rozstupe 10,8 mm |
| EAN kód | 5902143690719 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
