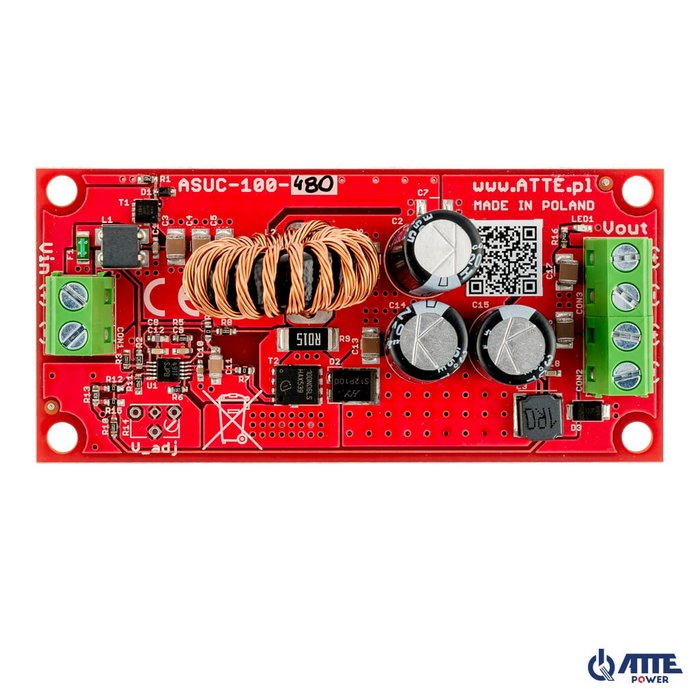

ASUC-100-480-OF menič napätia s výstupom 48V 100W
DC/DC menič typu step-up, Vin 10...30 VDC, Vout 48 VDC, Pout 100 W, modul open-frame.
ASUC-100-480-OF je vysokoúčinný, neizolovaný DC/DC menič typu step-up. Pracuje na širokom rozsahu vstupného napätia a poskytuje pevné výstupné napätie 48 VDC.
Typickou aplikáciou pre tento modul je zvýšenie napätia z 12 VDC alebo 24 VDC (napr. z vyrovnávacej napájacej jednotky) na 48 VDC pre napájanie PoE prepínača.
Konštrukcia OF (Open Frame) umožňuje inštaláciu zariadenia do akejkoľvek skrine, pričom najpohodlnejšou metódou je použitie špecializovaných skríň série ABOX a montážnych dosiek so špeciálnym vzorom otvorov 10,8 mm. Rozostupy zodpovedajú montážnym otvorom vstavaných modulov. Tento systém umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení do akejkoľvek perforovanej časti skrine alebo montážnej dosky.
Príklad použitia ASUC-100-480-OF na napájanie 5 PoE IP kamier.
| Vstupné napätie | 10 ... 30 VDC |
|---|---|
| Výstupné napätie | 48 VDC +/-2% |
| Výstupný výkon | 120 W @24 V, 80 W @12 V |
| Účinnosť | 93% @Vin = 12 V, Pout = 80 W |
| Prúd naprázdno meniča | 27 mA @12 V |
| Indikácia výstupného napätia | LED 1 (červená) - prítomné výstupné napätie |
| Teplotný rozsah | -25°C ... +50°C |
| Rozmery | 40 x 83 x 27 mm |
| Hmotnosť | 0,036 kg |
| Konštrukcia krytu | Modul s otvoreným rámom |
| Montáž | Príchytné distančné kolíky, montážne otvory v rozstupe 10,8 mm |
| EAN kód | 5902143690702 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
