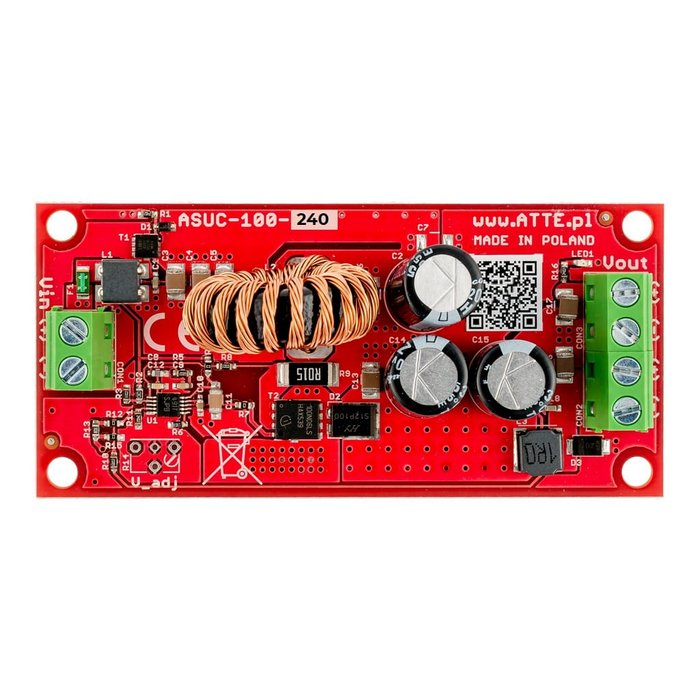

ASUC-100-240-OF menič napätia s výstupom 24V 100W
DC/DC menič typu step-up, Vin 10…24 VDC, Vout 24 VDC, Pout 100 W, modul open-frame.
ASUC-100-240-OF je vysoko účinný, neizolovaný DC/DC menič typu step-up. Pracuje so širokým rozsahom vstupného napätia a poskytuje pevné 24 VDC výstupné napätie. Typickou aplikáciou pre tento modul je zvýšenie napätia z 12 VDC (napr. z vyrovnávacieho napájania) na 24 VDC.
Konštrukcia OF (Open Frame) umožňuje inštaláciu zariadenia do akejkoľvek skrinky, aj keď najpohodlnejším spôsobom je použitie špecializovaných skriniek série ABOX a montážnych dosiek so špeciálnym vzorom otvorov 10,8 mm. Rozostupy zodpovedajú montážnym otvorom vstavaných modulov. Tento systém umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení do akejkoľvek perforovanej časti skrinky alebo montážnej dosky.
Príklady použitia ASUC-100-240-OF na napájanie 4 prístupových bodov s 24 V PoE pasívnym.
| Vstupné napätie | 10 ... 24 VDC |
|---|---|
| Výstupné napätie | 24 VDC +/-2% |
| Výstupný výkon | 120 W @24 V, 80 W @12 V |
| Účinnosť | 93% @Vin = 12 V, Pout = 80 W |
| Prúd naprázdno meniča | 27 mA @12 V |
| Indikácia výstupného napätia | LED 1 (červená) - výstupné napätie je prítomné |
| Teplotný rozsah | -25°C ... +50°C |
| Rozmery | 40 x 83 x 27 mm |
| Hmotnosť | 0,036 kg |
| Konštrukcia krytu | Modul s otvoreným rámom |
| Montáž | Zacvakávacie dištančné kolíky, montážne otvory v rastri 10,8 mm |
| EAN kód | 5902143690696 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
