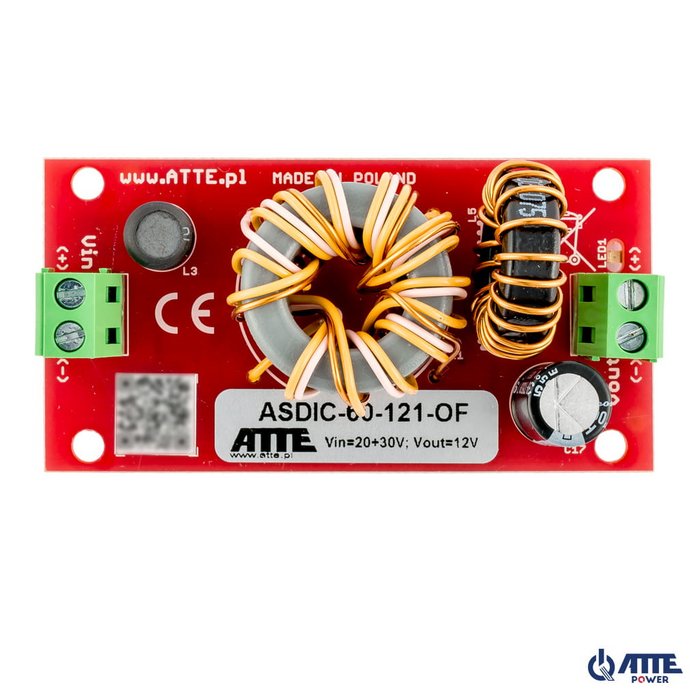

ASDIC-60-121-OF Izolovaný menič napätia na 12V
Vin 20...30 VDC, Vout 12 VDC, Iout 5 A, Pout 60 W, open-frame modul.
Moduly série ASDIC sú vysokoúčinné DC/DC meniče typu step-down navrhnuté pre použitie v CCTV systémoch. Môžu byť použité v aplikáciách, kde je potrebné galvanické oddelenie medzi obvodmi, napríklad na elimináciu rušenia v neizolovaných DC napájacích systémoch.
Konštrukcia OF (Open Frame) umožňuje inštaláciu zariadenia do akejkoľvek skrinky, aj keď najpohodlnejší spôsob je použiť špecializované skrinky série ABOX a montážne platne so špeciálnym vzorom otvorov 10,8 mm. Rozteč zodpovedá montážnym otvorom integrovaných modulov. Tento systém umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do akejkoľvek perforovanej časti skrinky alebo montážnej platne.
Príklad aplikácie meniča ASDIC-60-121-OF na napájanie NVR/DVR rekordéra.
| Vstupné napätie | 20 ... 30 VDC |
|---|---|
| Výstupné napätie | 12 VDC +/-2% |
| Výstupný výkon | 60 W @24 V |
| Účinnosť | 90% @50 W |
| Izolácia | 1,5 kV |
| Ochrany | Ochrana proti skratu na výstupe, Ochrana proti preťaženiu |
| Teplotný rozsah | -25°C ... +50°C |
| Rozmery | 75 x 39 x 20 mm |
| Hmotnosť | 0,051 kg |
| Konštrukcia krytu | Modul s otvoreným rámom |
| Montáž | Západkové dištančné kolíky, montážne otvory v rozstupe 10,8 mm |
| EAN kód | 5902143690689 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
