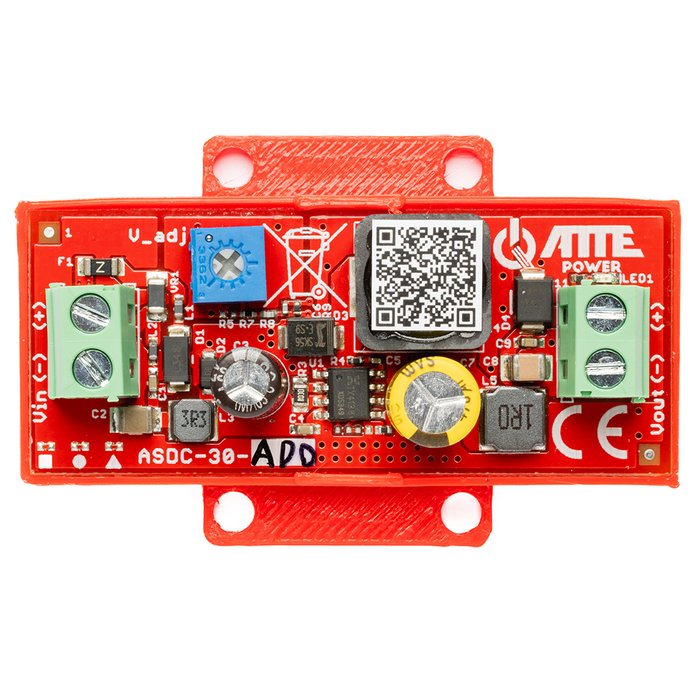

ASDC-30-AD0-OF menič s nastaviteľným výstupom 3...12V
Vin 5...50 VDC, Vout 3.3...12 VDC, Iout 2.5 A, modul otvorený rám.
Séria DC/DC meničov ASDC sú vysoko účinné step-down moduly.
Zariadenie poskytuje stabilné napájanie komponentov alarmových systémov, kamier, WLAN zariadení a ďalších.
Dizajn OF (Open Frame) umožňuje inštaláciu zariadenia do akejkoľvek skrinky, hoci najpohodlnejšou metódou je použitie špecializovaných skriniek série ABOX a montážnych platní so špeciálnym vzorom dier 10,8 mm.
Rozostup zodpovedá montážnym otvorom vstavaných modulov.
Tento systém umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení do akejkoľvek perforovanej časti skrinky alebo montážnej platne.
| Vstupné napätie | 5 ... 50 VDC |
|---|---|
| Výstupné napätie | 3,3 ... 12 VDC |
| Výstupný výkon | 30 W @12 V |
| Účinnosť | 92% @VIN=48 V, POUT=24 W |
| Prúd naprázdno meniča | 2,5 mA @48 V |
| Ochrany | Ochrana proti skratu na výstupe, Ochrana proti preťaženiu, Tepelná ochrana, Ochrana proti prepätiu na vstupe |
| Teplotný rozsah | -25°C ... +50°C |
| Rozmery | 25 x 60 x 16 mm |
| Hmotnosť | 0,02 kg |
| Konštrukcia krytu | Modul s otvoreným rámom |
| Montáž | Držiaky na zacvaknutie, montážne otvory s rozstupom 10,8 mm |
| EAN kód | 5902143690672 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
