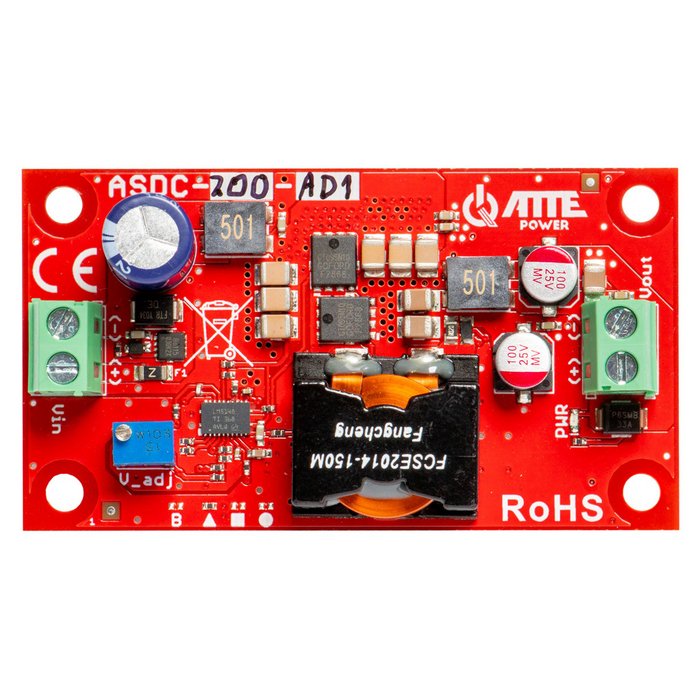

ASDC-200-AD1-OF Konvertor so zníženým napätím s nastaviteľným výstupom 5...24 V, 200 W
je krokovací DC/DC menič s nastaviteľným výstupným napätím v rozsahu od 5 V do 24 V. Vďaka nastaviteľnému výstupnému napätiu umožňuje modul napájať zariadenia s neštandardnými napätiami. Nastavenie napätia sa vykonáva pomocou palubného potenciometra (V_adj). LED dióda PWR (červená) signalizuje napätie na výstupe meniča.
Vstupné napätie meniča musí byť vždy vyššie ako výstupné napätie. Rozdiel napätí medzi vstupom a výstupom by mal byť minimálne ~3 V.
| Vstupné napätie | 16...56 V (Poznámka: Vin > Vout) |
|---|---|
| Výstupné napätie | 5...24 V |
| Výstupný prúd | 8 A |
| Výstupný výkon | 200 W @Vout=24 V |
| Účinnosť | 95% @Vin=55 V, Vout=24 V, Iout=8 A |
| Kľudový prúd meniča | 26 mA @48 V |
| Ochrany | Prepäťová ochrana, Ochrana proti preťaženiu |
| Indikácia výstupného napätia | LED PWR (červená) - indikácia výstupného napätia meniča |
| Teplotný rozsah | -25 ... +65°C |
| Rozmery | 77 x 42 x 18 mm |
| Hmotnosť | 0,037 kg |
| Konštrukcia krytu | Modul s otvoreným rámom |
| Montáž | Nacvakávacie vymedzovacie kolíky, montážne otvory s roztečou 10,8 mm |
| EAN kód | 5902143691938 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
