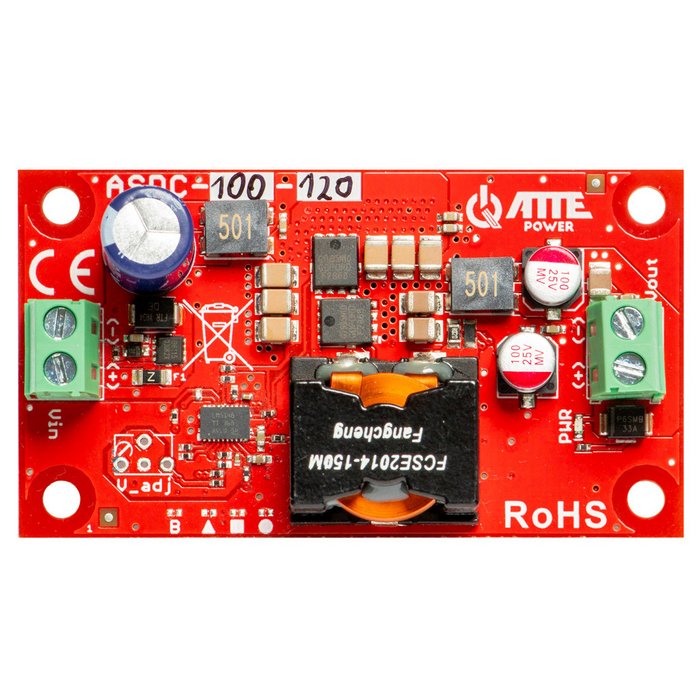

ASDC-100-120-OF Step-Down konvertor, 12 V výstup, 100 W
je DC/DC menič typu buck (step-down).
Zariadenie má výstupné napätie 12 V. Modul umožňuje napájať zariadenia s menovitým napätím 12 V, ako sú IP kamery alebo NVR rekordéry. LED PWR (červená) signalizuje napätie na výstupe meniča.
Konštrukcia OF (Open Frame) umožňuje inštaláciu zariadenia do akejkoľvek skrine, ale najpohodlnejšou metódou inštalácie je použitie špecializovaných skríň série ABOX a montážnych platní s rozstupom otvorov 10,8 mm.
Príklad použitia ASDC-100-120-OF na napájanie 4 IP kamier s napätím 12 V.
| Vstupné napätie | 16...56 V |
|---|---|
| Výstupné napätie | 12 V |
| Výstupný prúd | 8 A |
| Výstupný výkon | 100 W |
| Účinnosť | 92% @Vin=24V, Iout=8A |
| Prúd naprázdno meniča | 26mA @48V |
| Ochrany | Prepäťová ochrana, Ochrana proti preťaženiu |
| Indikácia výstupného napätia | LED PWR (červená) - indikácia výstupného napätia meniča |
| Teplotný rozsah | -25 ... +65°C |
| Rozmery | 77 x 42 x 18 mm |
| Hmotnosť | 0,037 kg |
| Konštrukcia krytu | Modul s otvoreným rámom |
| Montáž | Západkové dištančné kolíky, montážne otvory v rozstupe 10.8 mm |
| EAN kód | 5902143691921 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
