APT-4-11-CA1

APT-4-11-CA1 je PoE sieťový prepínač, ktorý môže fungovať ako LAN extender (repeater) a napájací zdroj PoE. Najčastejšie sa používa v situáciách, kde je potrebné pripojiť niekoľko sieťových zariadení (napríklad viacero IP kamier) na jeden UTP kábel, alebo kde je potrebná dodatočná sieťová vetva. Zariadenie je umiestnené vo vonkajšom puzdre ABOX-CA1 s krytím IP68. Zariadenie umožňuje napájať až 3 PoE prijímače pomocou jedného UTP kábla. V situáciách, kde nie je možné nainštalovať nový kábel alebo by to znamenalo dodatočné náklady, PoE prepínač umožňuje použiť existujúcu kabeláž.

APT-4-11-CA1 môže fungovať ako LAN + PoE extender, ak vzdialenosť medzi zariadeniami presiahne 100 m. Ak je možné rozdeliť kábel na úseky kratšie ako 100 m, môžeme použiť APT-4-11-CA1 na predĺženie dosahu bez potreby dodatočného napájania, pričom si zachováme plnú šírku pásma 100 Mbps. Vstavaná funkcia LR150 (Long Range 150m) umožňuje všetkým portom stabilne pracovať až do vzdialenosti 150 m UTP pri rýchlosti 100 Mbps s napájaním PoE. To umožní inštaláciu kamier bez použitia dodatočného medzikusového extendera.

Základné aplikácie

• ako rozbočovač pre 3 PoE prijímače (IP kamery) napájané jedným UTP káblom, napr. inštalácia dodatočných kamier namiesto existujúcich kamier bez zmeny kabeláže
• v kaskádovom zapojení (sériové) na pripojenie viacerých PoE IP zariadení na vzdialenosti presahujúce 100 m UTP kábla
• možnosť lokálneho napájania umožňuje budovať zložitú štruktúru distribučných bodov v rozsiahlych inštaláciách

APT-4-11 je určený na spoluprácu s akýmikoľvek sieťovými zariadeniami, IP kamerami a inými zariadeniami napájanými štandardom PoE 802.3af/at. Séria APT (Atte Power Tree) poskytuje kompatibilitu so štandardmi IEEE 802.3af/at/bt ako PoE prijímače a IEEE 802.3af/at na všetkých výstupných portoch.

Keď je k výstupným portom 2-4 pripojené zariadenie, prijímač sa identifikuje a ak ide o zariadenie napájané PoE, na port sa zapne napájanie.

Prepínač APT má možnosť napájania z externého zdroja cez dodatočný skrutkovací konektor, v takom prípade sa LAN port 1 používa ako sieťový LAN port (bez napájania PoE).

Indikácia pomocou LED diód

Štandard identifikácie PoE, prevádzkový stav a dostupné napájanie pre prijímače sú signalizované pomocou LED diód:

• PWR (červená) – napájanie
• L1...L4 LED (zelená) – prenos na LAN 1...LAN 4 portoch
• LED v RJ45 portoch (červená) – napájanie PoE v porte
• LED pri (červená) – identifikácia ako 30W PoE prijímač
• LED bt (červená) – identifikácia ako 60W PoE prijímač

Kľúčové vlastnosti a funkcie

• možnosť napájania z iného PoE prepínača v štandarde 802.3af, 802.3at, 802.3bt alebo PoE Passive (port PoE IN)
• zosilňuje a rozdeľuje sieťový signál (plnohodnotný 100Mbps prepínač)
• kaskádové napájanie (jeden prepínač napája druhý)
• možnosť napájania až 3 PoE 802.3af/at prijímačov celkovým výkonom až 60W pri napájaní z UTP
• vysoký stupeň ochrany IP (IP68)
• vstavaná funkcia LR150 predlžuje maximálnu prenosovú vzdialenosť na 150 metrov
• jasná signalizácia prevádzkového stavu a identifikácie
• rýchle a jednoduché spustenie bez konfigurácie parametrov
• široký rozsah prevádzkových teplôt

Montáž

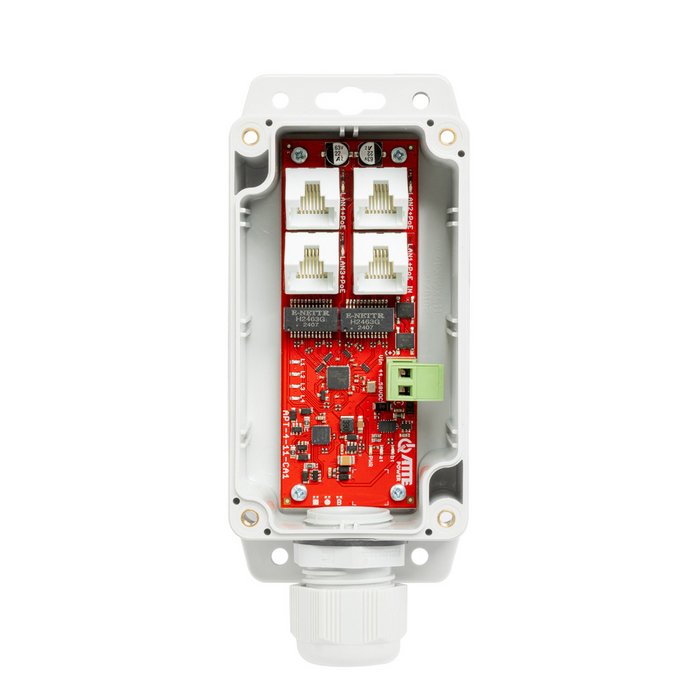

APT-4-11-CA1 je namontovaný vo vonkajšom puzdre ABOX-CA1 vybavenom jednou káblovou priechodkou M25 s vložkou pre štyri káble s priemerom 5 mm. Zariadenie sa montuje pomocou montážnych otvorov. K dispozícii je aj možnosť dokúpenia dodatočného držiaka na stĺp, ktorý umožňuje montáž puzdra na stĺp.

Zariadenie má krytie IP68, čím je riešením určeným pre vonkajšiu inštaláciu. Puzdro poskytuje úplnú odolnosť voči poveternostným vplyvom.

Možnosti montáže puzdra ABOX-CA1:

• priskrutkovaním cez montážne otvory na akýkoľvek rovný povrch
• pomocou dodatočného adaptéra ADD-PMACA1 je možné modul namontovať na stĺp

Poznámky k inštalácii

Celkový výkon spotrebovaný kamerami (PoE prijímačmi) pripojenými k extenderu nesmie prekročiť výkonovú rezervu poskytovanú prepínačom napájajúcim celú linku:

• pre štandard 802.3af je to približne 13W dostupné na extendere
• pre štandard 802.3at je to približne 25W dostupné na extendere
• pre štandard 802.3bt60 je to približne 51W dostupné na extendere

Zvážte IR prísvity – zapínajú sa v noci, čím sa výrazne zvyšuje spotreba energie. Zvážte tiež straty v napájacom kábli – závisia od jeho prierezu, dĺžky a hodnoty napätia na PoE linke.

Príklady aplikácií

• Príklad aplikácie APT-4-11 ako LAN+PoE extendera pre 3 PoE IP kamery.
• Príklad aplikácie APT-4-11 ako LAN+PoE extendera, napájaného cez svorkovnicový blok, pre 3 PoE IP kamery.
• Aplikácia APT-4-11-CA1 spolu s IPM-90-550 midspan na napájanie 5 PoE IP kamier na jednom UTP kábli.
• Kaskádové použitie APT-4-11-CA1 spolu s APT-5-50 na napájanie 5 PoE IP kamier.
