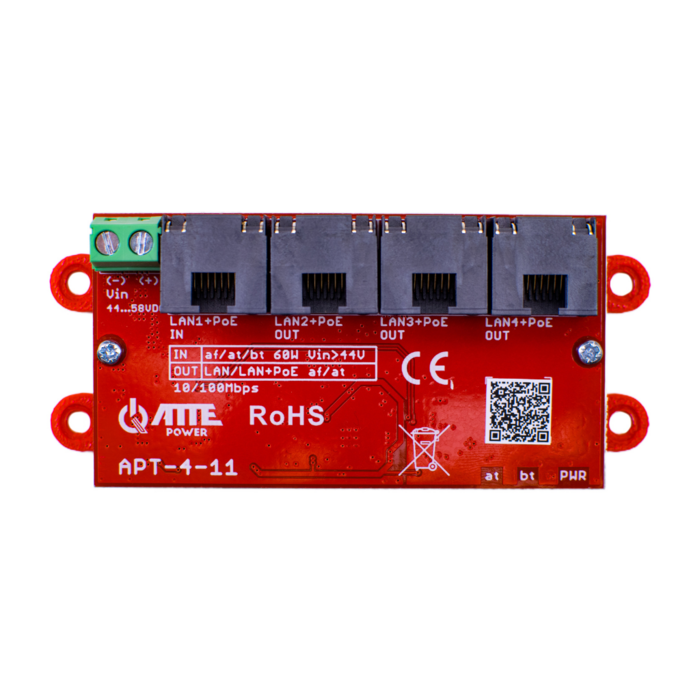

APT-4-11

je PoE sieťový prepínač fungujúci ako extender (repeater) LAN a PoE napájania. Najčastejšie sa používa v prípadoch, keď je potrebné prevádzkovať viacero sieťových zariadení (napr. viacero IP kamier) na jednom UTP kábli, alebo keď je potrebná dodatočná sieťová vetva. Zariadenie umožňuje napájať až 3 PoE prijímače pomocou jedného UTP kábla. V situáciách, kde nie je možnosť napájania novým káblom, alebo kde by napájanie novým káblom bolo nákladné, APT-4-11 umožňuje použiť existujúcu kabeláž.

APT-4-11 môže slúžiť ako LAN + PoE extender v situáciách, kde vzdialenosť medzi zariadeniami presahuje 100m. Ak je možné kábel rozdeliť na úseky pod 100m UTP kábla, umožňuje to predĺžiť dosah LAN bez potreby dodatočného napájania, pri zachovaní plného priepustnosti 100Mbps.

Vstavaná funkcia LR150 (Long Range 150m) umožňuje všetkým portom stabilnú prevádzku až do 150m UTP pri 100Mbps s napájaním PoE. To umožní inštaláciu kamier bez použitia dodatočného medzikusu extenderu.

Základné aplikácie

• ako rozbočovač pre 3 PoE prijímače (IP kamery) napájané jedným UTP káblom, napr. inštalácia dodatočných kamier na mieste existujúcich kamier bez zmeny kabeláže
• v kaskádovom zapojení (sériové) pre pripojenie viacerých PoE IP zariadení na vzdialenosti presahujúce 100 m UTP kábla
• možnosť lokálneho napájania umožňuje budovať zložité štruktúry distribučných bodov v rozsiahlych inštaláciách

APT-4-11 je navrhnutý na spoluprácu s akýmikoľvek sieťovými zariadeniami, IP kamerami a inými zariadeniami napájanými štandardom PoE 802.3af/at. Séria APT (Atte Power Tree) poskytuje kompatibilitu so štandardmi IEEE 802.3af/at/bt ako PoE prijímače a IEEE 802.3af/at na všetkých výstupných portoch.

Po pripojení zariadenia na výstupné porty 2-4 je prijímač identifikovaný a ak ide o zariadenie napájané cez PoE, na porte sa zapne napájanie. Prepínač APT má možnosť napájania z externého zdroja cez dodatočnú skrutkovú svorkovnicu, v takom prípade sa LAN port 1 používa ako LAN sieťový port (bez napájania PoE).

Štandard identifikácie PoE, prevádzkový stav a dostupné napájanie pre prijímače sú indikované pomocou LED diód:

• PWR - zariadenie je napájané
• LED at - identifikácia ako 30W PoE prijímač
• LED bt - identifikácia ako 60W PoE prijímač

Kľúčové vlastnosti a funkcie

• možnosť napájania z iného PoE prepínača v štandarde 802.3af, 802.3at, 802.3bt alebo PoE Passive (port PoE IN)
• zosilňuje a distribuuje sieťový signál (plnohodnotný 100Mbps switch)
• kaskádové napájanie (jeden switch napája druhý)
• možnosť napájania až 3 PoE 802.3af/at prijímačov celkovým výkonom až 60W pri napájaní cez UTP
• vstavaná funkcia LR150 zvyšuje maximálnu prenosovú vzdialenosť na 150 metrov
• jasná signalizácia prevádzkového stavu a identifikácie
• nízka spotreba energie (< 0.5W)
• rýchle a jednoduché spustenie bez konfigurácie parametrov
• široký rozsah prevádzkových teplôt

Montáž

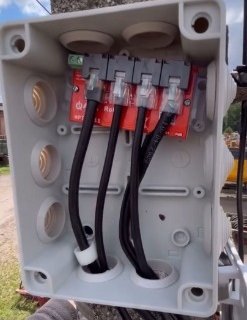

APT-4-11 má polykarbonátovú základňu vybavenú montážnymi otvormi. Umožňuje montáž pomocou pinov ADD-PIN v rastri 10.8mm, ktorý sa nachádza v krytoch série ABOX a montážnych doskách a adaptéroch vybavených otvormi.

Zariadenie má stupeň krytia IP20, na zaistenie ochrany pred poveternostnými vplyvmi a kondenzáciou je potrebný vhodný kryt (minimálne IP44). Kryt umožňuje montáž niekoľkými spôsobmi:

• pomocou montážnych pinov na rastri 10.8 mm, ktorý sa používa vo všetkých krytoch ABOX
• s použitím montážnych kolíkov pre adaptéry RACK 19" a RACK 10"
• skrutkovaním cez dodatočné otvory na akýkoľvek rovný povrch

Poznámky k inštalácii

Celkový výkon spotrebovaný kamerami (PoE prijímačmi) pripojenými k extenderu nesmie presiahnuť rozpočet napájania ponúkaný prepínačom napájajúcim celú linku:

• pre štandard 802.3af je k dispozícii na extenderi približne 13W
• pre štandard 802.3at je k dispozícii na extenderi približne 25W
• pre štandard 802.3bt60 je k dispozícii na extenderi približne 51W

Zohľadnite IR iluminátory - zapínajú sa v noci, čím sa výrazne zvyšuje spotreba energie. Zohľadnite tiež straty v napájacom kábli - závisia od jeho prierezu, dĺžky a hodnoty napätia na PoE linke.

Príklady aplikácií

• Príklad aplikácie APT-4-11 ako LAN+PoE extenderu pre 3 PoE IP kamery.
• Príklad použitia APT-4-11 ako LAN+PoE extenderu pre 6 PoE IP kamier.
