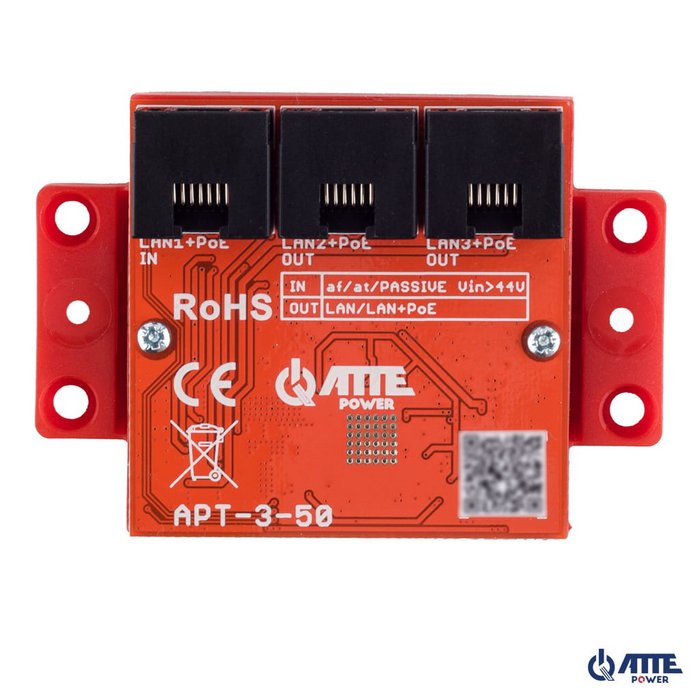

APT-3-50

je gigabitový PoE sieťový prepínač fungujúci ako extender (repeater) LAN a PoE napájania. Najčastejšie sa používa v situáciách, kde je potrebné napájať viacero sieťových zariadení (napr. viacero IP kamier) cez jeden UTP kábel, alebo kde je potrebná dodatočná sieťová vetva. Zariadenia kombinujú kompaktné rozmery s gigabitovým priepustom. Zariadenie nám umožňuje napájať až 2 PoE prijímače cez jeden UTP kábel. V situáciách, kde nemáme možnosť dodávať nový kábel alebo kde by dodávanie nového kábla bolo nákladné, nám APT-3-50 umožňuje použiť existujúcu kabeláž.

APT-3-50 môže fungovať ako LAN + PoE extender v situáciách, kde vzdialenosť medzi zariadeniami presahuje 100 m. Ak je možné rozdeliť kábel na úseky pod 100 m UTP kábla, umožňuje nám to rozšíriť dosah siete LAN bez potreby dodatočného napájacieho zdroja, pričom si zachováme plný priepustnosť 1000 Mbps.

Základné aplikácie

• ako rozbočovač pre 2 PoE prijímače (IP kamery) napájané z jedného UTP kábla, napr. inštalácia dodatočných kamier na mieste existujúcich kamier bez zmeny kabeláže
• v kaskádovom zapojení (sériové) na pripojenie viacerých PoE IP zariadení na vzdialenosť presahujúcu 100 m UTP

APT-3-50 je navrhnutý pre prácu s akýmikoľvek sieťovými zariadeniami, IP kamerami a inými napájanými pomocou PoE 802.3af/at. Všetky porty poskytujú priepustnosť 1000 Mbps, čo je dôležité pre pripojenia v zbernicovej topológii.

Kľúčové funkcie a vlastnosti

• môže byť napájaný z iného PoE prepínača v štandarde 802.3af, 802.3at alebo PoE Passive (port PoE IN)
• zosilňuje a distribuuje sieťový signál (plne funkčný 1000Mbps prepínač)
• kaskádové napájanie (jeden prepínač napája druhý)
• možnosť napájať až 2 PoE 802.3af/at prijímače až do celkového výkonu 30 W pri napájaní z UTP
• priepustnosť 1000 Mbps
• nízka spotreba energie (< 0,3 W)
• malé rozmery zariadenia umožňujú inštaláciu v malých priestoroch, napr. v základni kamery
• jednoduché a rýchle spustenie bez konfigurácie parametrov
• široký rozsah prevádzkových teplôt

Zariadenie má stupeň ochrany IP20, na zaistenie ochrany pred poveternostnými vplyvmi a kondenzáciou je potrebný vhodný kryt (minimálne IP44). Ak sa bude zariadenie používať v malom priestore, je možné odrezať a zlomiť montážne držiaky základne, aby sa zmenšili rozmery modulu.

Montáž

APT-3-50 je vybavený univerzálnou montážnou základňou, ktorá umožňuje montáž niekoľkými spôsobmi:

• pomocou montážnych kolíkov na mriežke 10,8 mm, ako sa používa vo všetkých krytoch ABOX
• s použitím montážnych kolíkov pre adaptéry RACK 19" a RACK 10"
• zaskrutkovaním cez dodatočné otvory na akýkoľvek rovný povrch

pomocou dodatočného adaptéra ADD-TH35 je možné modul namontovať na lištu TH35 (DIN).

Poznámky k inštalácii

Celkový výkon spotrebovaný kamerami (PoE prijímačmi) pripojenými k extenderu nesmie prekročiť energetický rozpočet ponúkaný prepínačom napájajúcim celú linku:

• pre štandard 802.3af je to približne 13 W dostupné na extendere
• pre štandard 802.3at je to približne 25 W dostupné na extendere

Zvážte IR prísvity - zapínajú sa v noci, čím výrazne zvyšujú spotrebu energie. Berte do úvahy aj straty v napájacom kábli - závisia od jeho prierezu, dĺžky a hodnoty napätia na PoE linke.

Príklady aplikácií

• Príklad použitia APT-3-50 ako LAN+PoE extendera pre 2 PoE IP kamery.
• Použitie APT-3-50 ako LAN+PoE extendera pre 4 PoE IP kamery na vzdialenosť 400 m.
