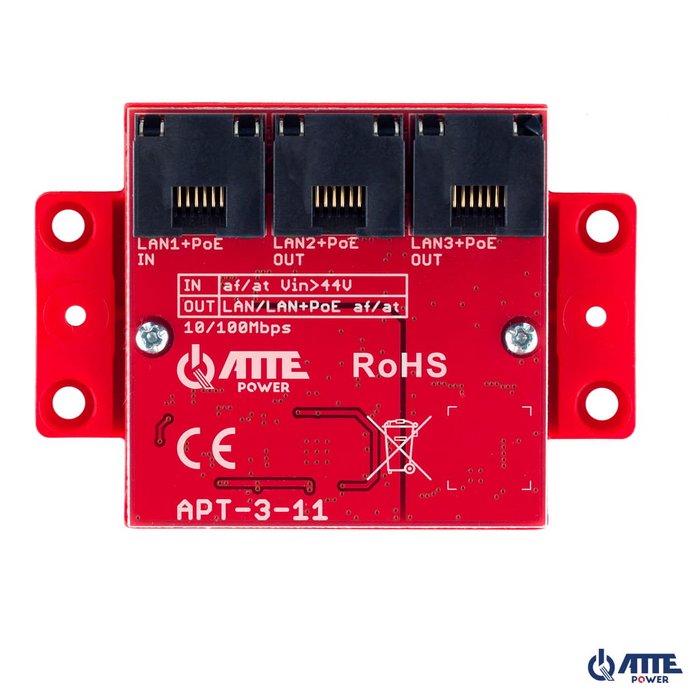

APT-3-11

je PoE sieťový prepínač fungujúci ako extender (repeater) LAN a PoE napájania. Najčastejšie sa používa v situáciách, kde je potrebné napájať viacero sieťových zariadení (napr. viacero IP kamier) cez jeden UTP kábel, alebo kde je potrebná dodatočná sieťová vetva. Zariadenie umožňuje napájať až 2 PoE prijímače pomocou jedného UTP kábla.

V situáciách, kde nemáme možnosť položiť nový kábel, alebo kde by položenie nového kábla bolo nákladné, APT-3-11 umožňuje využiť existujúce káble. APT-3-11 môže fungovať ako LAN + PoE extender v situáciách, kde vzdialenosť medzi zariadeniami presahuje 100m.

Ak je možné rozdeliť kábel na úseky pod 100m UTP kábla, umožňuje to predĺžiť dosah LAN bez potreby dodatočného napájania, pričom sa zachová plná priepustnosť 100Mbps.

Vstavaná funkcia LR150 (Long Range 150m)

umožňuje všetkým portom stabilne pracovať až do vzdialenosti 150m UTP pri 100Mbps s PoE napájaním. To umožní inštaláciu kamier bez použitia dodatočného medzikusového extendera.

Základné aplikácie:

• ako splitter pre 2 PoE prijímače (IP kamery) napájané z jedného UTP kábla, napr. inštalácia dodatočných kamier na mieste existujúcich kamier bez zmeny kabeláže
• v kaskádovom zapojení (sériovom) na pripojenie viacerých IP PoE zariadení na vzdialenosť presahujúcu 100m UTP

APT-3-11 je navrhnutý pre prácu s akýmikoľvek sieťovými zariadeniami, IP kamerami a inými zariadeniami napájanými cez PoE 802.3af/at.

Séria APT (Atte Power Tree) zabezpečuje kompatibilitu so štandardmi IEEE 802.3af/at ako ako PoE prijímač tak aj na všetkých výstupných portoch. Keď je zariadenie pripojené k portu 2 alebo 3, prijímač je identifikovaný a ak sa jedná o PoE napájané zariadenie, na porte sa zapne napájanie.

Kľúčové vlastnosti a funkcie:

• možnosť napájania z iného PoE prepínača v štandarde 802.3af, 802.3at alebo PoE Passive (port PoE IN)
• zosilňuje a distribuuje sieťový signál (plnohodnotný 100Mbps switch)
• kaskádové napájanie (jeden prepínač napája ďalší)
• možnosť napájania až 2 PoE 802.3af/at prijímačov
• celkový výkon až 30W pri napájaní cez UTP
• vstavaná funkcia LR150 predlžuje maximálnu prenosovú vzdialenosť na 150 metrov
• malá veľkosť zariadenia umožňuje inštaláciu v malých priestoroch, napr. v základni kamery
• nízka spotreba energie zariadenia (< 0,3W)
• jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov
• široký rozsah prevádzkových teplôt

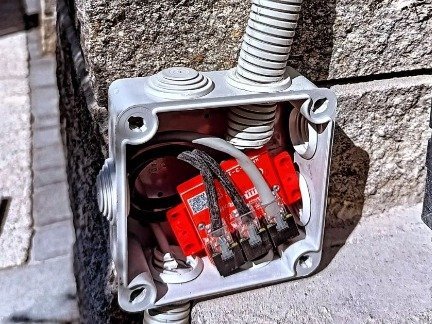

Zariadenie má stupeň krytia IP20, na zabezpečenie ochrany pred vplyvom atmosférických vplyvov a kondenzácie je potrebný vhodný kryt. Je tiež potrebné zabezpečiť dostatočný priestor pre adekvátne prúdenie vzduchu a pre uloženie rezervných káblov s ohľadom na polomer ohybu odporúčaný výrobcom.

Ak bude zariadenie použité v malom priestore, je možné odobrať montážnu časť držiaka, aby sa zmenšili rozmery modulu.

APT-3-11 je vybavený univerzálnym montážnym základným rámom, ktorý umožňuje montáž viacerými spôsobmi:

• pomocou montážnych kolíkov na mriežke 10,8 mm, ktorá sa používa vo všetkých krytoch ABOX
• s použitím montážnych kolíkov pre adaptéry RACK 19" a RACK 10"
• zaskrutkovaním cez dodatočné otvory na akýkoľvek rovný povrch
• pomocou dodatočného adaptéra ADD-TH35 je možné namontovať modul na lištu TH35 (DIN)

Inštalačné poznámky

Celkový výkon spotrebovaný kamerami (PoE prijímačmi) pripojenými k extenderu nesmie prekročiť výkonový rozpočet ponúkaný prepínačom napájajúcim celú linku:

• pre štandard 802.3af je to približne 13W dostupných na extendere
• pre štandard 802.3at je to približne 25W dostupných na extendere

Zvážte IR prísvity – v noci sa zapínajú, čím sa výrazne zvyšuje spotreba energie. Zvážte tiež straty v napájacom kábli – závisia od jeho prierezu, dĺžky a hodnoty napätia na PoE linke.

Ak je požadovaná priepustnosť 1000Mbps, odporúčame použiť extender APT-3-50 alebo APT-5-50.

Príklady aplikácií

• Príklad aplikácie APT-3-11 ako LAN+PoE extendera pre 2 PoE IP kamery.
• Príklad použitia APT-3-11 ako LAN+PoE extendera pre 4 PoE IP kamery.
