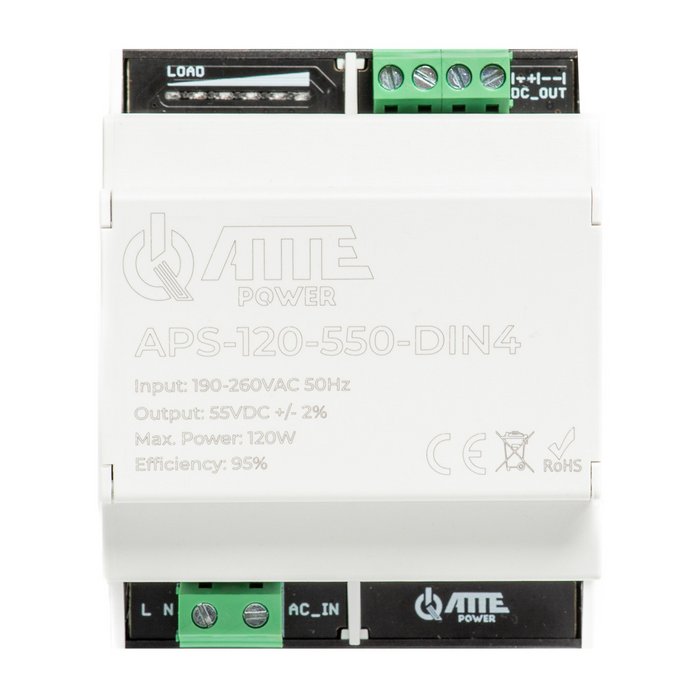

APS-120-550-DIN4

je spínaný napájací zdroj v puzdre DIN4, ktorý je možné namontovať na lištu TH35. Zariadenie poskytuje výstupné napätie 55V. Najčastejšie sa používa na napájanie IP PoE zariadení, ako sú PoE switche v automatizačných a monitorovacích systémoch. Celkový výkon napájacieho zdroja APS-120-550-DIN4 je 120W, dostupný na skrutkovacom konektore DC_OUT. Zariadenie má možnosť redundantného napájania, ktoré je možné realizovať pomocou druhého modulu s rovnakým napätím, napríklad SWPS-4-11-DIN4 alebo APS-120-550-DIN4. Napájací zdroj má indikátor záťaže, ktorý umožňuje jednoducho určiť spotrebu energie zariadenia:

• Farba: Biela - Význam: Pohotovostný režim (bez záťaže)
• Farba: Zelená - Význam: Aktuálna spotreba energie
• Farba: Modrá - Význam: Maximálna zaznamenaná spotreba energie
• Farba: Červená - Význam: Spotreba energie presahujúca ~110W (blízko preťaženia)

Kľúčové vlastnosti a funkcie

• až 120W celkový výkon zo zdroja
• vysoká účinnosť modulu >90%
• redundantné napájanie (zaisťuje kontinuitu napájania pomocou druhého modulu)
• jasná indikácia prevádzkového stavu a spotreby energie
• rýchle a jednoduché uvedenie do prevádzky bez konfigurácie parametrov
• široký rozsah prevádzkových teplôt

Vďaka svojmu puzdru DIN4 je možné APS-120-550-DIN4 namontovať na lištu TH35. Štandardizované puzdro poskytuje ochranu pred mechanickým poškodením a uľahčuje integráciu zariadenia do automatizačných a monitorovacích systémov. Zariadenie má stupeň krytia IP20. Pre zaistenie ochrany pred poveternostnými vplyvmi a kondenzáciou vlhkosti je potrebné použiť vhodné puzdro (minimálne IP44).

Poznámky k inštalácii

Ak chceme použiť redundantné napájanie pre zariadenie, je najlepšie ho napájať z oddelených fáz inštalácie, aby v prípade výpadku jednej fázy mohla zostať v prevádzke druhá.

Príklady aplikácií

• Príklad použitia APS-120-550-DIN4 na napájanie 6 PoE IP kamier cez APT-5-50 a APT-4-11.
• Príklad použitia dvoch modulov APS-120-550-DIN4 na zaistenie kontinuity napájania (redundantné napájanie) pre 6 PoE IP kamier.
• Príklad použitia SWPS-4-11-DIN4 a APT-4-11 na napájanie 5 PoE IP kamier, s pridaným napájacím zdrojom APS-120-550-DIN4 na zaistenie kontinuity napájania (redundantné napájanie).
