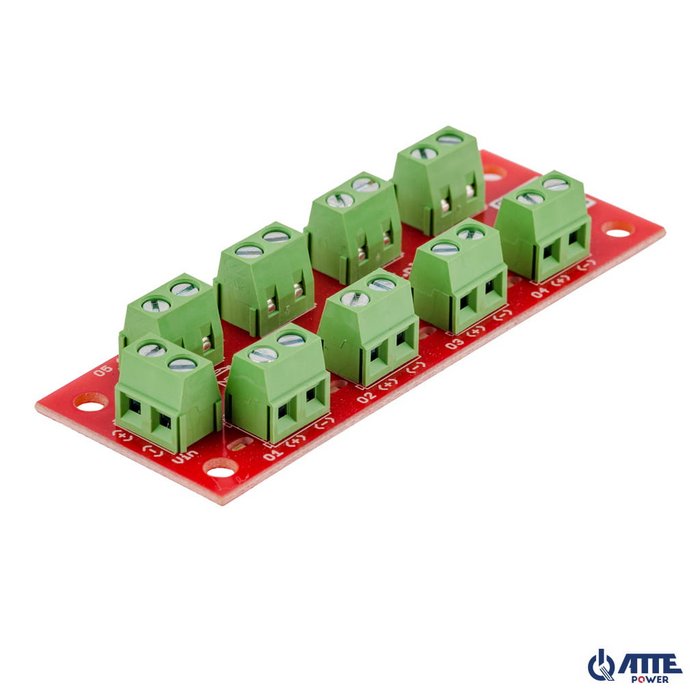

AF-P8-00-OF 8-kanálový napájací distribučný modul s poistkami
8-kanálový, s polymérovými poistkami, Vin 10–56 VDC, Iout 0,75 A/kanál. AF-P8-00-OF distribuuje vstupné napájanie až do 8 zariadení.
Každý napájací výstup má nezávislú ochranu proti preťaženiu a skratu. Červená LED indikuje prítomnosť napätia na každom výstupe.
Zariadenie dopĺňa napájacie zdroje série APS a záložné napájacie zdroje série AUPS určené pre systémy CCTV, kontroly prístupu a alarmy.
Dizajn OF (Open Frame) umožňuje inštaláciu zariadenia do akéhokoľvek krytu, hoci najpohodlnejším spôsobom je použitie špecializovaných krytov série ABOX a montážnych dosiek so špeciálnym rozstupom otvorov 10,8 mm. Rozostup zodpovedá montážnym otvorom integrovaných modulov.
Tento systém umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení v akejkoľvek perforovanej časti krytu alebo montážnej dosky.
Príklad aplikácie AF-P8-00-OF spolu s AUPS-70-120-OF na distribúciu napätia do 8 kamier.
| Výstupné napätie | Vout = Vin |
|---|---|
| Vstupné napätie | 10...56 VDC |
| Výstupný prúd | 8 x 0.75 A – maximum na kanál |
| Ochrana | 0.75A polymérová poistka pre každý kanál |
| Indikácia napájania | LED (červená) - napájanie prítomné |
| Teplotný rozsah | -25°C ... +50°C |
| Rozmery | 85 x 32 x 17 mm |
| Hmotnosť | 0,03 kg |
| Konštrukcia krytu | Modul open-frame |
| Montáž | Nacvakávacie dištančné kolíky, montážne otvory v rozstupe 10.8 mm |
| EAN kód | 5902143691235 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8537 10 |
| CN2020 kód | 8537 10 98 |
