AEPI-1-50

je gigabitový adaptér (PoE injektor) určený na napájanie CCTV zariadení pracujúcich v štandardoch PoE 802.3af/at a PoE PASSIVE.

Popis

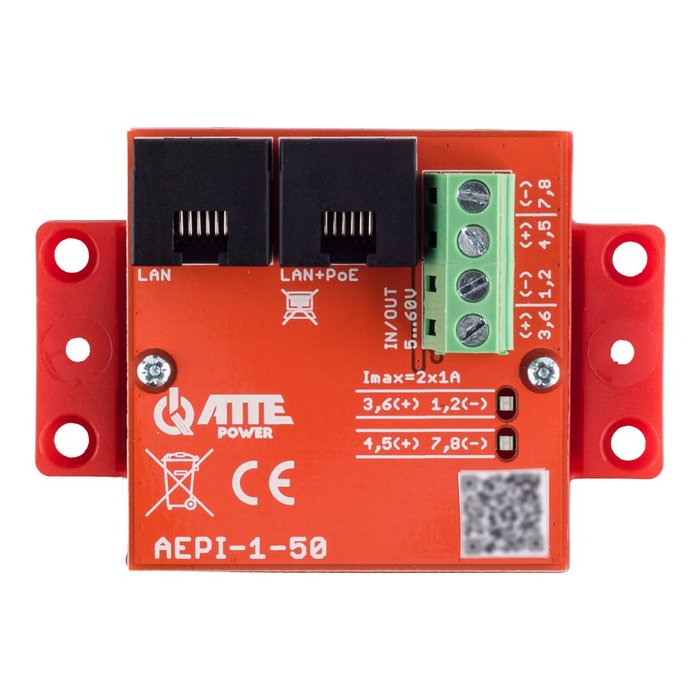

PoE je dostupné na jednom z RJ-45 konektorov (označenom LAN+PoE). Druhý RJ-45 konektor slúži na pripojenie k LAN.

Výberom príslušného konektora vo skrutkovacom svorkovnicovom spoji je možné zvoliť, ktoré UTP krútené páry budú slúžiť na prenos napájania paralelne s dátami (napájanie prijímača pomocou 2 zvolených párov alebo všetkých 4 párov).

Samostatné skrutkovacie svorkovnicové spoje priradené k špecifickým párom v rámci UTP krúteného páru umožňujú prenos dvoch rôznych úrovní napätia medzi dvoma zariadeniami AEPI-1-50 cez jeden kábel, pričom sa zachová rýchlosť prenosu až do 1000 Mbps.

Dôležité upozornenia

Pred pripojením akéhokoľvek zariadenia k AEPI-1-50 si overte správnu úroveň napätia PoE a identifikujte páry, na ktoré sa má napájanie aplikovať.

Nesprávna vstupná úroveň napätia alebo nesprávny výber napájacích párov môže viesť k nestabilnej prevádzke alebo v niektorých prípadoch k poškodeniu zariadenia.

Inštalácia

Zariadenie je veľmi malé, čo umožňuje ľahkú inštaláciu v malých priestoroch, napr. v základni kamery alebo inštalačnej krabici.

Možnosti montáže

• Najpohodlnejší spôsob montáže je použitie špecializovaných krytov série ABOX a montážnych platní vybavených vzormi otvorov s priemerom 10,8 mm.
• Toto systémové riešenie umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení do akejkoľvek perforovanej časti krytu alebo montážnej platne.
• S dodatočným adaptérom je možné zariadenie namontovať na lištu TH-35.

Kryt umožňuje niekoľko možností montáže:

• „Tradične“ pomocou montážnych čapov na vzory otvorov s priemerom 10,8 mm, ako sú všetky kryty ABOX
• Skrutkovaním cez dodatočné otvory do akejkoľvek plochého povrchu
• Použitím montážnej platne ADD-RACK2U1 alebo ADD-RACK2U2
• S dodatočnými klipmi na lište TH35 (DIN) pomocou príslušenstva ADD-TH35

Príklady použitia

Príklad použitia AEPI-1-50 na napájanie a prenos dát do prepínača xPoE-10-20A-OF.

Zoznam možných variantov PoE pomocou AEPI-1-50.
