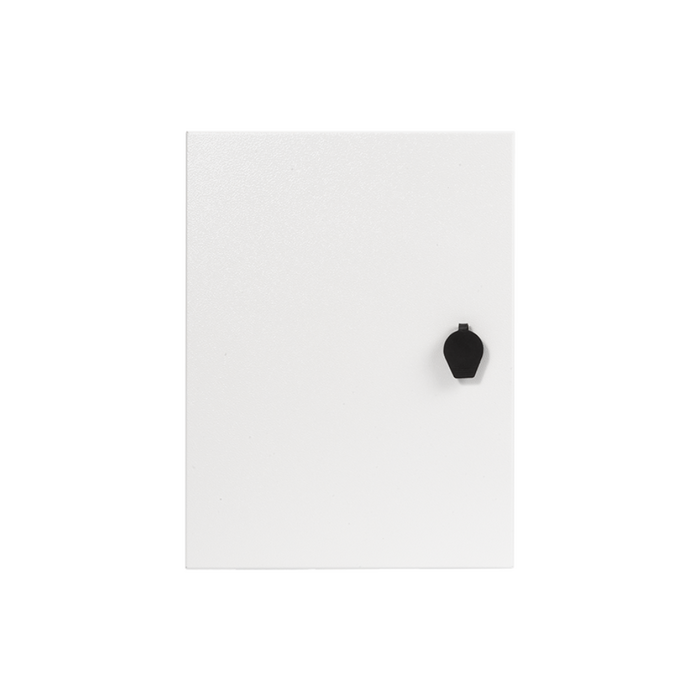

ABOX-ALUL

je hermetické puzdro určené na montáž na stenu. S dodatočným adaptérom je možné ho inštalovať na stĺp alebo stožiar. Puzdro je praktickým riešením na prípravu externých vyrovnávacích súprav pre 8 IP kamier a ďalších zariadení. Umožňuje vytvorenie distribučného bodu nakonfigurovaného podľa špecifických požiadaviek inštalácie.

Vo vnútri puzdra je montážna doska s perforáciou s rozstupom 10,8 mm na montáž modulov ATTE, ktoré je možné ľahko vybrať. Puzdro môže pohodlne pojať okrem iného priemyselný prepínač, napájací zdroj, prevodník, hlavný vypínač a mini prepínač alebo optickú skrinku. Všetky komponenty je možné namontovať na hliníkovú montážnu dosku. Vďaka primeranému počtu a veľkosti káblových priechodiek umožňuje puzdro ľahké vedenie napájacích, optických a sieťových káblov. Vnútri puzdra sú vedené ochranné vodiče na pripojenie k aktívnym zariadeniam.

Kľúčové vlastnosti a funkcie

• umožňuje inštaláciu zariadenia pomocou špeciálnej perforácie s rozstupom 10,8 mm
• možnosť uloženia prebytočných káblov vo vnútri puzdra
• uzamykateľné dvere puzdra
• vysoký stupeň ochrany IP66
• vysokvalitné polymérové tesnenie
• špeciálny tvar príruby, ktorá tlačí na tesnenie, zabezpečuje odtok vody, čo je obzvlášť dôležité v mrazivých podmienkach
• vysoká odolnosť voči ozónu, oxidácii a kyselinám
• vysoká odolnosť proti korózii, vrátane námorného prostredia a priemyselných atmosférov
• takmer trikrát ľahší ako oceľový ekvivalent
• puzdro má uzemňovaciu prípojku
• elektrická kontinuita je zabezpečená ako cez vodivé časti puzdra, tak aj cez samostatný ochranný zemniaci vodič

Vonkajšie puzdrá série ABOX poskytujú praktické riešenie na ochranu zariadení a káblových spojov inštalovaných vo vonkajších podmienkach. Dostupné modely sú vybavené montážnou doskou so špeciálne navrhnutými otvormi so vzorom 10,8 mm. Toto usporiadanie je plne kompatibilné so vzorom montážnych otvorov inštalačných modulov. Dizajn systému umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení v akejkoľvek perforovanej časti montážnej dosky.

Puzdro je dodávané s nasledujúcimi položkami

• 2x univerzálne kľúče na puzdro
• 4x gumové krúžky na montáž na stenu

Súprava obsahuje káblové priechodky, ktoré musí používateľ nainštalovať do predpripravených otvorov.

• 10 otvorov pre káblové priechodky M16 (predvŕtané)
• 1 otvor pre káblovú priechodku M20 (predvŕtané)

POZNÁMKA

Ak sa puzdro používa na montáž elektrických zariadení, musí byť uzemnené. Použite zemniace pásky alebo drôty s minimálnym prierezom 6 mm². Aby ste zabránili uvoľneniu uzemňovacej svorky, umiestnite medzi uzemňovaciu svorku a upínaciu maticu zúbkovanú podložku.
