xPoE-6-11-S2

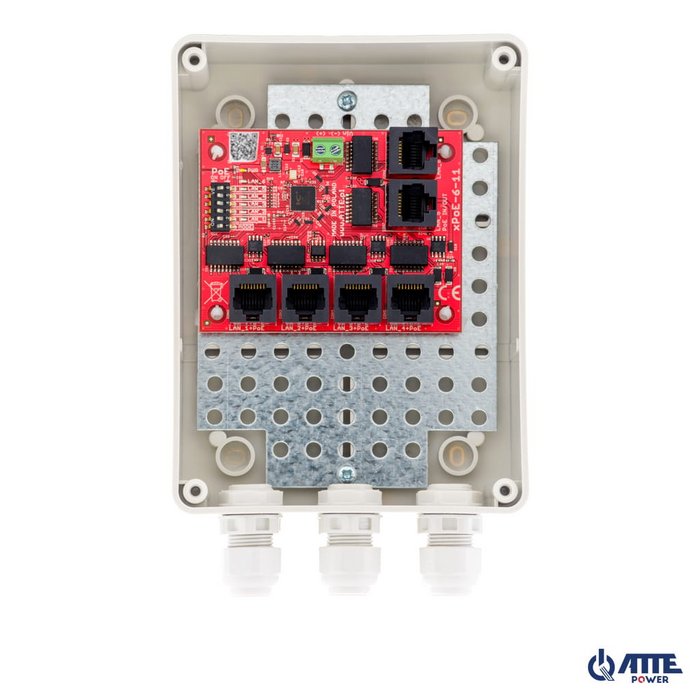

6-portový 10/100 Mbps PoE prepínač (5xPoE + 1xUplink), elektronické poistky, režim Long Range, v exteriérovom boxe ABOX-S2, napájací zdroj nie je súčasťou balenia.

Kľúčové vlastnosti a funkcie

• Poskytuje napájanie pre 5 PoE 802.3af/at alebo PASSIVE prijímačov
• Umožňuje prenos dát až do 280 m (režim Long Range)
• Elektronická poistka pre každý PoE kanál (auto-reset)
• PoE je možné deaktivovať na vybraných portoch
• Jasná LED indikácia stavu napájania a prenosu dát
• Široký rozsah vstupného napätia (10–56 VDC)
• Výstupné napätie = vstupné napätie
• Až 70 W na porte LAN_5 PoE IN/OUT
• Až 40 W na ostatných PoE portoch
• Napájaný cez svorkovnicu (Vin) alebo z iného PASSIVE PoE prepínača (port PoE IN/OUT)
• Možnosť kaskádového napájania – jeden xPoE modul napája iný cez port PoE IN/OUT
• Rýchla a jednoduchá inštalácia bez potreby konfigurácie
• Nízka spotreba energie (<1,5 W)
• Inštalácia modulov do ľubovoľnej perforovanej časti boxu (systém otvorov)
• Možnosť uloženia prebytočných káblov vo vnútri boxu
• Vstup káblov cez káblové priechodky namontované v boxe: 6xM16
• Obsahuje 2 držiaky na montáž boxu bez ovplyvnenia stupňa ochrany IP56

xPoE-6-11-S2 je navrhnutý ako univerzálny PoE sieťový prepínač pre systémy IP CCTV. Elektronická ochrana PoE výstupu zaisťuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia na jednom PoE porte a automatické obnovenie napätia po odstránení poruchy. Nepriame PoE prepínače a extendery sú navrhnuté pre prácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3af/at a PoE PASSIVE.

Režim "Long Range"

Režim „Long Range“ umožňuje zväčšiť dosah prenosu až na 280 m pomocou štandardného krúteného páru UTP. Prepínač umožňuje pracovať v dvoch režimoch: štandardnom a predĺženom dosahu. Keď je prepínač Long Range v polohe OFF, všetky porty pracujú na 100 Mbps a ponúkajú Ethernet dosah až 100 metrov. Keď je prepínač nastavený na ON, dosah na portoch 1 až 4 sa predĺži na 280 metrov, zatiaľ čo rýchlosť na týchto portoch sa zníži na 10 Mbps. Táto šírka pásma je dostatočná pre efektívnu prevádzku jednej kamery. V oboch režimoch je rýchlosť Uplink portov 5 a 6 100 Mbps. S aktivovaným režimom LongRange poskytujeme väčšiu flexibilitu pri umiestnení kamier. Zväčšenie vzdialenosti od prepínača umožňuje ľahšie pokrytie veľkej plochy bez potreby budovania ďalších distribučných bodov.

Režim „STANDARD“ (MODE = OFF)

• LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, dosah až 100m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah až 100m
• LAN 6 - 10/100 Mbps, dosah až 100m

Režim „LONG RANGE“ (MODE = ON)

• LAN 1 ... LAN 4 - 10 Mbps PoE OUT, dosah až 280m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah až 100m
• LAN 6 - 10/100 Mbps, dosah až 100m

Bez ohľadu na zvolený prevádzkový režim, prepínač podporuje ochranu proti skratu a prepätiu PoE na ochranu sieťových zariadení. Port 6 UpLink nemôže povoliť PoE bez ohľadu na zvolený prevádzkový režim. Umožňuje bezpečné pripojenie rôznych LAN segmentov.

Poznámky

• V predvolenom nastavení je režim LongRange deaktivovaný
• Zmena režimov vyžaduje reštart napájania
• Pred nasadením sa odporúča otestovať funkčnosť
• Žiadne izolovanie portov VLAN – všetky porty prepínača môžu medzi sebou komunikovať bez prerušenia, bez ohľadu na prevádzkový režim
• Pre diaľkové nastavenia odporúčame napájať prepínač 55 V z dedikovaného napájacieho zdroja APS-90-550-OF alebo použiť konvertor ASUC-100-550-OF v zálohovaných súpravách
• Prenosová vzdialenosť závisí od použitého kábla; odporúčajú sa káble Cat5e alebo Cat6. Použitie nekvalitných káblov alebo CCA káblov výrazne zníži dosah a obmedzí napätie dostupné pre kameru

Vonkajšie boxy série ABOX

Vonkajšie boxy série ABOX poskytujú praktické riešenie na ochranu zariadení a káblových pripojení inštalovaných v exteriérových podmienkach. Vysoko kvalitný plast zaisťuje odolnosť voči UV žiareniu a iným nepriaznivým poveternostným podmienkam. Dostupné modely sú vybavené montážnou doskou so špeciálne navrhnutými otvormi so vzorom 10,8 mm. Toto usporiadanie je plne kompatibilné so vzorom montážnych otvorov inštalačných modulov. Konštrukcia systému umožňuje montáž vybraných zariadení vertikálne alebo horizontálne v akejkoľvek perforovanej časti montážnej dosky.

Príklady aplikácií

• Základná aplikácia xPoE-6-11-S2.
• Základná aplikácia xPoE-6-11-S2 napájaná iným pasívnym PoE prepínačom
• Príklad aplikácie xPoE-6-11-S2 ako PoE distribučného bodu na napájanie kamier namontovaných vo výške.
• Príklad aplikácie xPoE-6-11-S2 ako dodatočnej PoE vetvy z IPUPS-5-11-F napájajúcej ďalšie 4 kamery.
